NORMA ANSI PARA TRANSFORMADORES PEDESTAL TRIFASICOS TIPO RADIAL

 C57.12.22 Requisitos para transformadores trifásicos de distribución pedestal, tipo compartimento,autorrefrigerados con bujes de alta tensión, con potencias de 2500 kVA y menores, tensión en el lado de alta menor o igual a 34500 GrdY/19920 Voltios, tensión en el lado de baja menor o igual a 480 Voltios.

1. •       Características eléctricas, mecánicas, dimensionales (mínimas y específicas) y algunas de seguridad.
2. •       Para uso en sistemas de reducción de tensión alimentados desde un cable subterráneo, en sistema de alimentación radial.
3. •       Potencias (kVA): 75 - 112.5 - 150 - 225 - 300 - 500 - 750 - 1000 - 1500 - 200 - 2500. Para aumentos de 65ºC promedio en devanados, 80ºC de aumento en el punto caliente del conductor y 65ºC en la parte superior del aceite.
4. •       Tensiones de acuerdo con la tabla 1.
5. •       Para transformadores con derivaciones o multiseries, el mecanismo de operación debe estar en el compartimento de AT., se debe proveer una leyenda de desenergizar antes de operar. Derivaciones de acuerdo con tabla 2.
6. •       Tabla 1 y tabla 3 muestran los valores de BIL. (nivel básico de aislamiento), las pruebas del dieléctrico, se realizarán de acuerdo con la tabla 4 de la C57.12.00.
7. •       Tensión de impedancia, medida en la posición nominal, +/- 7.5%

75 - 500 kVA, no se especifica

750 - 2500  =   5.75%

 •       Ensayos: (C57.12.00) Medida de resistencia en ambos devanados, Relación de transformación, Polaridad y relación de fase, Pérdidas sin carga y corriente de excitación, Voltaje de impedancia y pérdidas en carga, Prueba a baja frecuencia.

      “Para unidades conectadas en YY, con el primario diseñado para aterrizamiento sólido y la prueba de tensión aplicada no es requerida, la tensión inducida debe ser desarrollada aplicando entre terminales de BT, un voltaje tal que induzca entre terminal de AT y neutro, un valor de 1000 V mas 3.46 veces la tensión nominal. En ningún caso la tensión línea a neutro, debe exceder a 40000V para 125 kV BIL y 50000 V para 150 kV BIL.

      Sin embargo, bajo condiciones en las cuales el terminal neutro pueda ser removido, la tensión aplicada e inducida pueden ser desarrolladas.

 NORMA ANSI PARA TRANSFORMADORES PEDESTAL MONOFASICOS TIPO MALLA

C57.12.25 Requisitos para transformadores monofásicos de distribución pedestal, tipo compartimento,autorrefrigerados con conectores de alta tensión aislados separables, con potencias de 167 kVA y menores, tensión en el lado de alta menor o igual a 34500 GrdY/19920 Voltios, tensión en el lado de baja menor o igual a 240/120 Voltios.

1. •       Características eléctricas, mecánicas, dimensionales (mínimas y específicas) y algunas de seguridad.
2. •       Para uso en sistemas de reducción de tensión alimentados desde un cable subterráneo para sistemas tipo lazo o malla, para operación entre una fase y neutro aterrizado.
3. •       Potencias (kVA): 25 - 37.5 - 50 - 75 - 100 - 167. Para aumentos de 65ºC promedio en devanados, 80ºC de aumento en el punto caliente del conductor y 65ºC en la parte superior del aceite.

NORMA ANSI PARA TRANSFORMADORES PEDESTAL MONOFASICOS TIPO MALLA

1. •       No considera conmutador de derivaciones.
2. •       No exige la prueba de tensión aplicada
3. •       Solo un compartimento con la alta tensión y la baja tensión.
4. •       Se puede suministrar con una sola puerta o con dos puertas, una para cada compartimento.
5. •       Los terminales de alta tensión pueden ser buje tipo pozo, pozo mas inserto o integral, como se especifique.
6. •       Los terminales tipo aislados separables para alta tensión, se diseñan para operara con herramienta de línea viva cuando este energizado.
7. •       El terminal H2 de alta tensión debe ser conectado internamente al tanque o estructura interna de neutro, independiente de las demás conexiones eléctricas.
8. •       Para el drenaje de aceite, se suministrará una válvula de 1/2”.
9. •       La mínima capacidad de corriente de los componentes primarios debe ser de 200A continuos, 10000 A rms. Simétricos por 0.17 segundos.

NORMA ANSI PARA TRANSFORMADORES PEDESTAL TRIFASICOS TIPO RADIAL Y MALLA

C57.12.26 Norma para transformadores trifásicos de distribución pedestal, tipo compartimento,autorrefrigerados para uso con conectores de alta tensión aislados separables, con potencias de 2500 kVA y menores, tensión en el lado de alta menor o igual a 34500 GrdY/19920 Voltios y tensión en el lado de baja de 480 V y menores.

  •       El porcentaje de impedancia medido en la posición nominal será:

75 kVA              = 1  -  5%

112.5 - 300kVA  = 1.2 - 6%

500 kVA             = 1.5 - 7%

750 - 2500        = 5.75%

1. •       El tanque del transformador y compartimentos, deben ser construidos para limitar el desensamble, ruptura y posibilidad de violentar cualquier puerta, panel o rendija con las puertas cerradas y bloqueadas.
2. •       Tabla 4 muestra las características eléctricas de los terminales de AT.
3. •       Los terminales de alta tensión pueden ser buje tipo pozo, pozo mas inserto o integral, como se especifique
4. •       Para transformadores Y-Y, el neutro de A.T, debe ser conectado internamente al neutro de B.T.

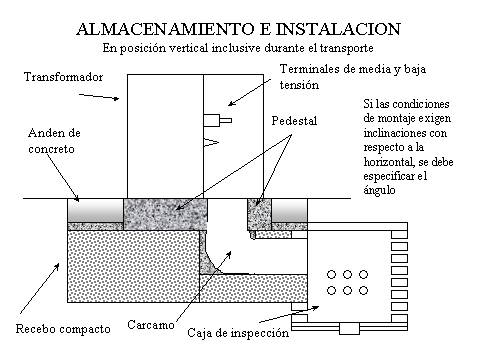

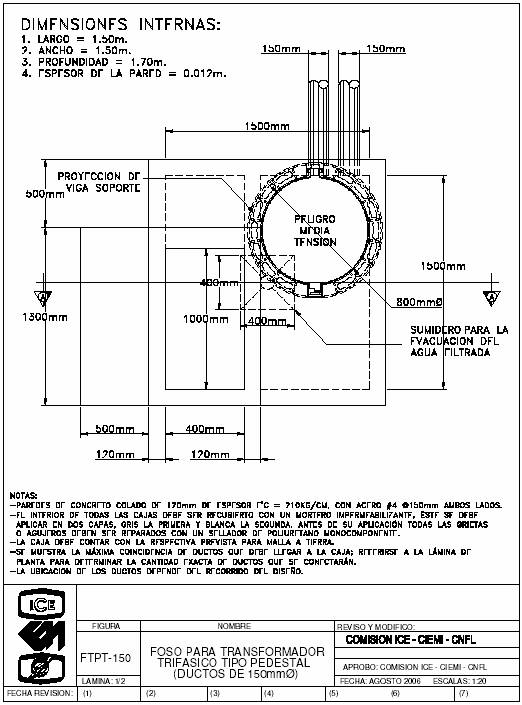

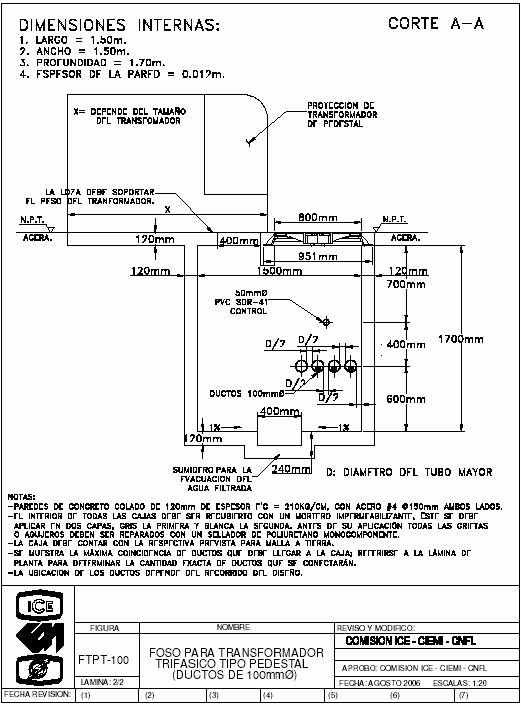

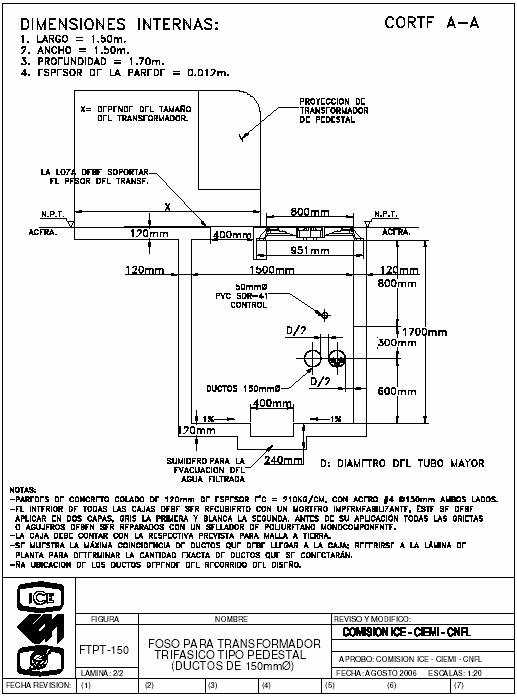

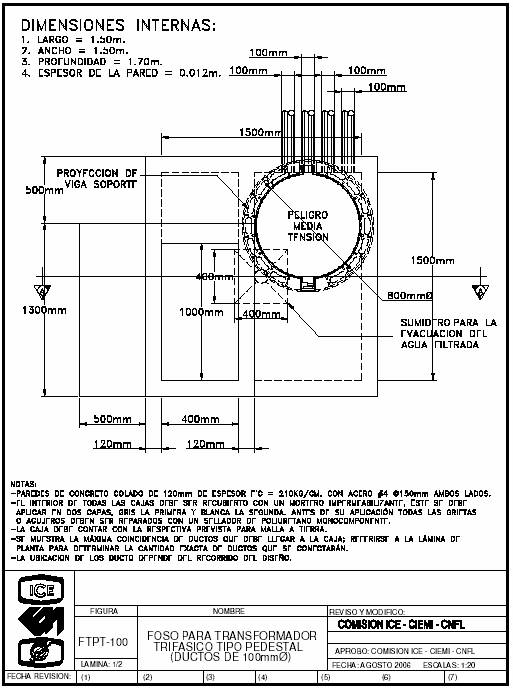

NORMA ANSI PARA TRANSFORMADORES PEDESTAL INTEGRIDAD DEL ENCERRAMIENTO

C57.12.28  Conformación de pruebas y requisitos para la integridad del encerramiento para aparatos energizados con mas de 600 voltios que pueden estar expuestos al público, para lograr larga vida en el sitio, mínimo mantenimiento y características de seguridad positivas.

NORMA ANSI PARA TRANSFORMADORES PEDESTAL INTEGRIDAD DEL ENCERRAMIENTO PARA AMBIENTES COSTEROS

C57.12.29

 •       Conformación de pruebas y requisitos para la integridad del encerramiento para aparatos energizados con mas de 600 voltios que pueden estar expuestos al público, para instalación en ambientes costeros, para lograr larga vida en el sitio, mínimo mantenimiento y características de seguridad positivas.
