Subestación Compacta Tipo Pedestal

_

Subestación Tipo Pedestal: Conjunto Transformador, control y protección.  Economia, seguridad y ahorro de espacio.

Transformador para uso en interior o en exterior, formado por un gabinete cerrado al cual el público no tiene acceso a ninguna de sus partes (mandos, accesorios y conexiones).

Fabricado según norma ANSI C57.12.22, C57.12.25, C57.12.26, C57.12.28 Y NTC 3997

Características Principales

Accesorios

  • Potencias hasta 2500 KVA Trifásicos y 167 KVA Monofásicos
  • Tensión en el lado de alimentación (alta tensión) hasta 19.9 Y/34.5 kV.
  • Tensión en el lado de carga (baja tensión) hasta 1.2 kV.
  • Sumergidos en aceite mineral con refrigeración natural.
  • Frente muerto en el lado de alta tensión, para uso con conectores elastoméricos.
  • Compartimientos de alta y baja tensión, separados por barrera metálicas.
  • Acceso al compartimiento de alta tensión, solo cuando se haya abierto el de baja tensión.
  • Sin posibilidad de desensamble, ruptura o desprendimiento de partes cuando se encuentre cerrado y asegurado.
  • Reforzado en las bases para facildad de desplazamiento sin deformaciones.



  • Bujes premoldeados en el lado de alta tensión tipo inserto o integral.
  • Dispositivos para bujes de parqueo.
  • Portafusible y fusible tipo bay-o-net reemplazable.  Opera a bajas corrientes.
  • Fusible de respaldo, limitador de corriente de gran valor para daños internos.
  • Seccionador apertura  - cierre o secuencial de 4 posiciones.
  • Dispositivo de puesta a tierra del neutro y del tanque.
  • Terminales de baja tensión tipo stud o paleta de acuerdo con la capacidad de la corriente.
  • Conmutador  de derivaciones de accionamiento exterior sin carga.
  • Nivel tipo visor del líquido refrigerante.
  • Dispositivo para llenadoy para drenaje del líquido refrigerante.
  • Dispositivo para levantar o izar la unidad completa.

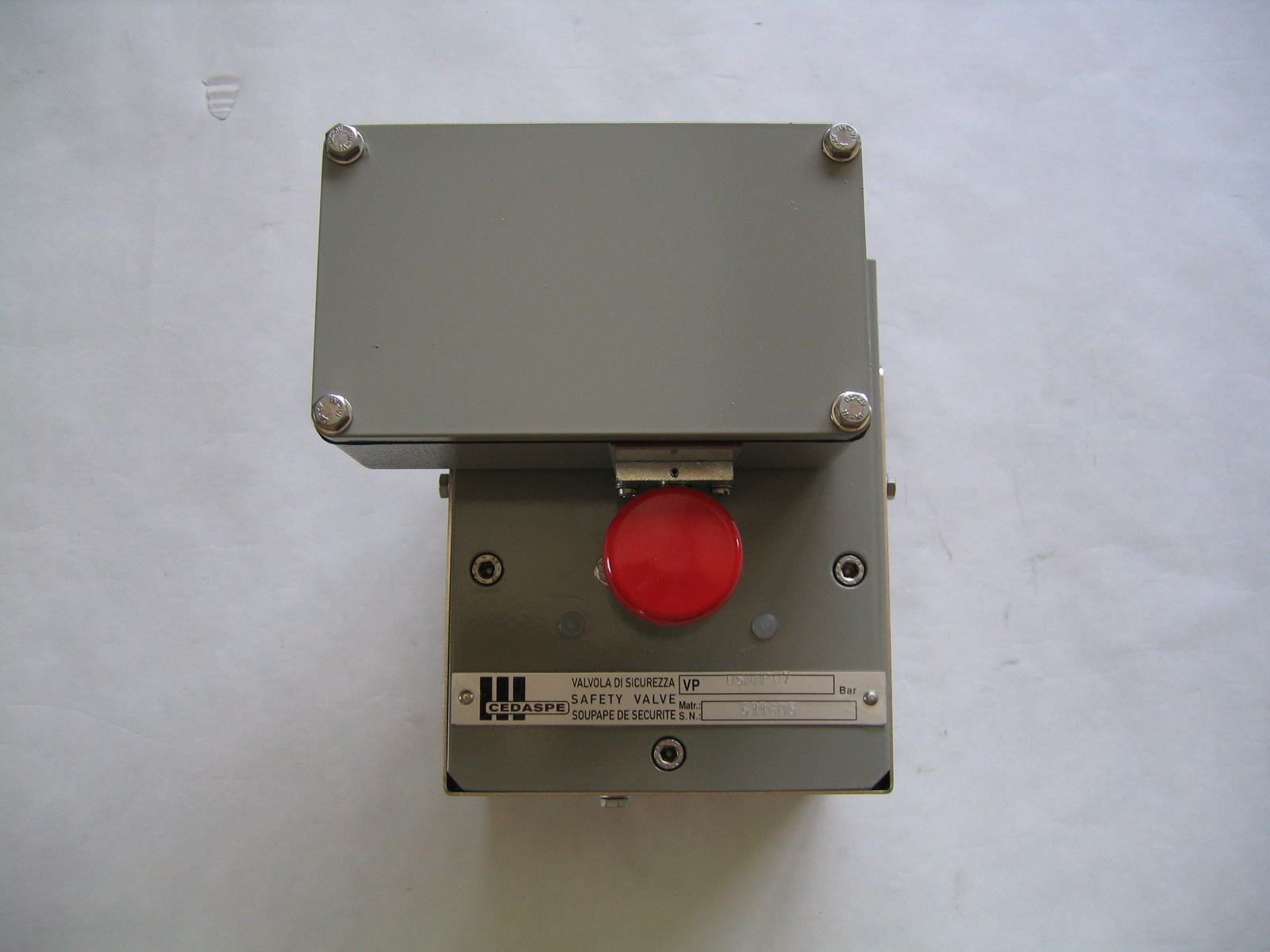

  • Dispositivo de alivio de sobrepresión.
  • Placa de características.
  • Terminales tipo codo para conexión del cable de alta tensión.
ESPECIFICACIONES TRANSFORMADOR PEDESTAL TIPO MALLA
TENSIÓN SERIE HASTA 15 KV/1.2kV CONEXIÓN D/y
KVA Peso
(Kg)
Volumen
Aceite (lts)
A B C M N O
45 540 335
75 680 380
112.5 880 390
150 990 400
225 1200 450
300 1360 490
400 1730 565
500 2100 600
630 2100 600
800 2100 600
141  138 106 48 28 47
 141 138 106 48 28 47
 141 138 106 48  28 47
 141 138 124 48 28 47
 151 153 130 56 28 47
 151 153 130 56 28 47
 151 163 147 60 28 47
 151 163 153 60 28 47
151  163 160  60  28  47
151 163 165 60 28 47
ESPECIFICACIONES TRANSFORMADOR PEDESTAL TIPO MALLA TENSIÓN SERIE DE 25 KV/1.2kV CONEXIÓN Y/y
KVA Peso
(Kg)
Volumen
Aceite (lts)
A B C M N O

45 540 335
75 680 380
112.5 880 390
150 990 400
225 1200 450
300 1360 490
400 1730 565
500 2100 600
630 2100 600
800 2100 600
 141  144 106 48 28 47
 141 144 106 48 28 47
 141 144 106 48  28 47
 141 144 124 48 28 47
 151 159 130 56 28 47
 151 159 130 56 28 47
 151 169 147 60 28 47
 151 169 153 60 28 47
151  169 160  60  28  47
151 169 165 60 28 47



ESPECIFICACIONES TRANSFORMADOR PEDESTAL TIPO MALLA
TENSIÓN SERIE HASTA 35 KV/1.2 kV CONEXIÓN Y/y
KVA Peso
(Kg)
Volumen
Aceite (lts)
A B C M N O
75 1200 380
112.5 1400 390
150 1450 660
225 1500 630
300 2200 620
400 2380 800
500 2500 900
630 2800 1120
750 3500 1380
1000 3800 1520
1500 4200 1780
 141 159 124 56 28 57
 141 159 124 56  28 57
 151 164 118 56 28 57
 151 164 123 56 28 57
 151 164 123 62 28 57
160 164 128 62 28 57
 165 164 134 62 28 57
165  174 150  62  28  57
165 174 168 62 28 57
168 174 168 80 28 57
168 188 175 88 28 57

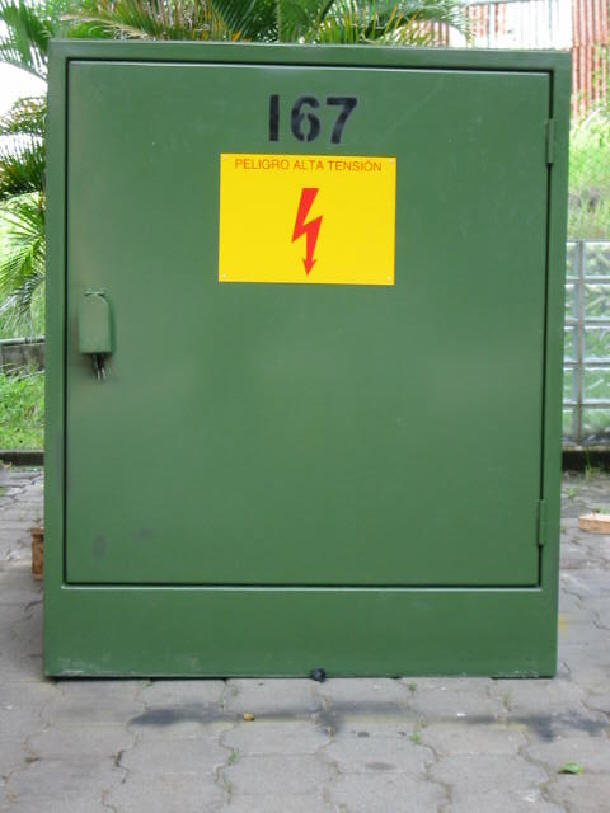

MONOFÁSICOS

MEDIDAS TRANSFORMADORES  MONOFASICOS SERIES HASTA 15KV/1.2 kV, 25 KV/1.2KV  HASTA 35 kV/1.2 kVTIPO MALLA.



Transformadores
ALTO (A)
FRENTE (B)
Fondo (C)
50/75
131 115 117
100/167
133 120 123

250/333

148 120 130


GRAFICO DE HUELLA

Para calcular la medidas de construccion de base de fosa


Para calcular las medidas de construccion  de base de Fosa

A y B = Suministradas en cuadros como B y C.
C =  A - 0.20 m
D = 0.20 m
E = .10 m
F = .15 m
G = .50 m



 CARACTERÍSTICAS PARTICULARES


Tipo de construcción: Los transformadores Rymel tipo pedestal se suministran con frente muerto en el lado de alta tensión. La disposición de los terminales y accesorios de protección  están de acuerdo con la Norma ANSI C57.12.22 Y ANSI C57.12.25  para transformadores tipo pedestal.



Disposiciones de Alimentación: Existen dos disposiciones generales de alimentación para los transformadores tipo pedestal: El tipo malla o anillo y el tipo radial o terminal.

En la disposición tipo anillo, los terminales de alimentación primaria son seis aisladores elastómetricos, dispuestos en forma tal que  permitan que la red primaria contiunúe sin interrupcíon alimentando transformadores similares u otro tipo de cargas, aún cuando el transformador esté fuera de operación.  En la disposición radial el circuito de alta tensión culmina en los terminales del transformador alimentado.   Por lo tanto en esta disposición, solo lleva tres aisladores elastométricos en el lado de alta tensión.

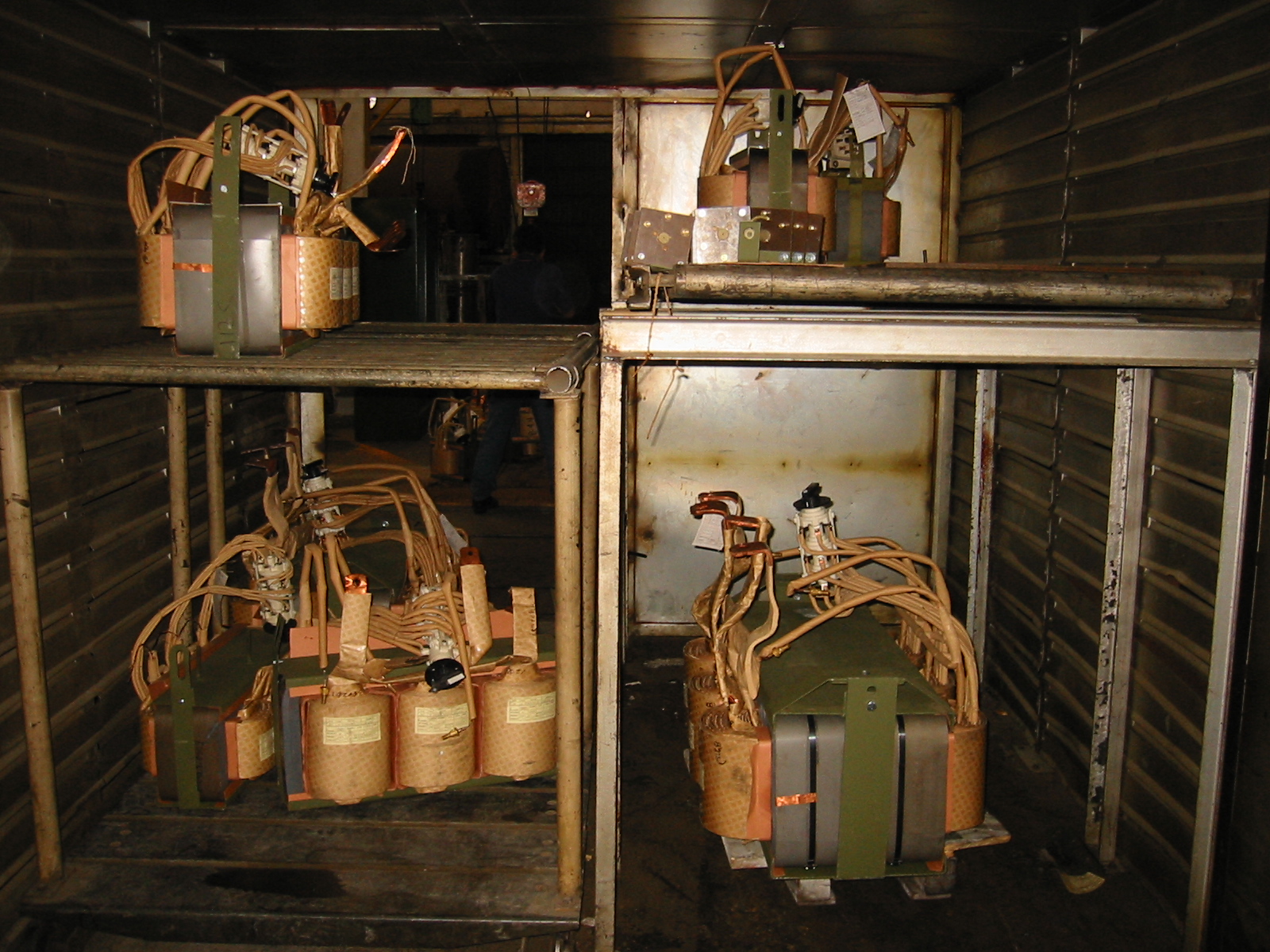

Parte activa:   La parte activa del transformador tipo pedestal solo difiere de la de un transformador de distribución estandar en la localización y conexión de los terminales de alta y baja tensión. Estas modificaciones se hacen para facilitar la conexión adecuada de accesorios adicionales.

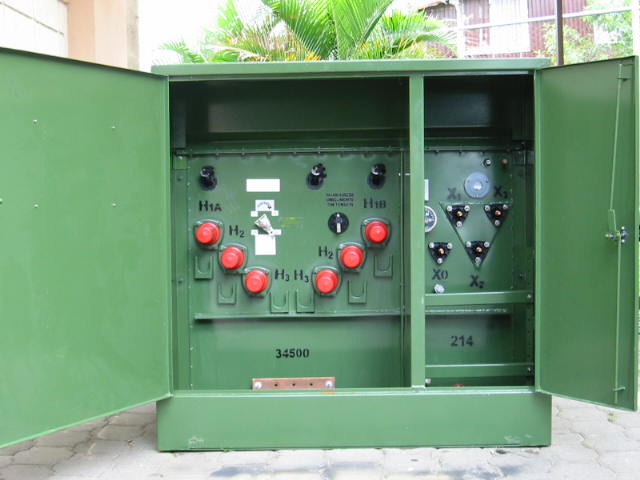

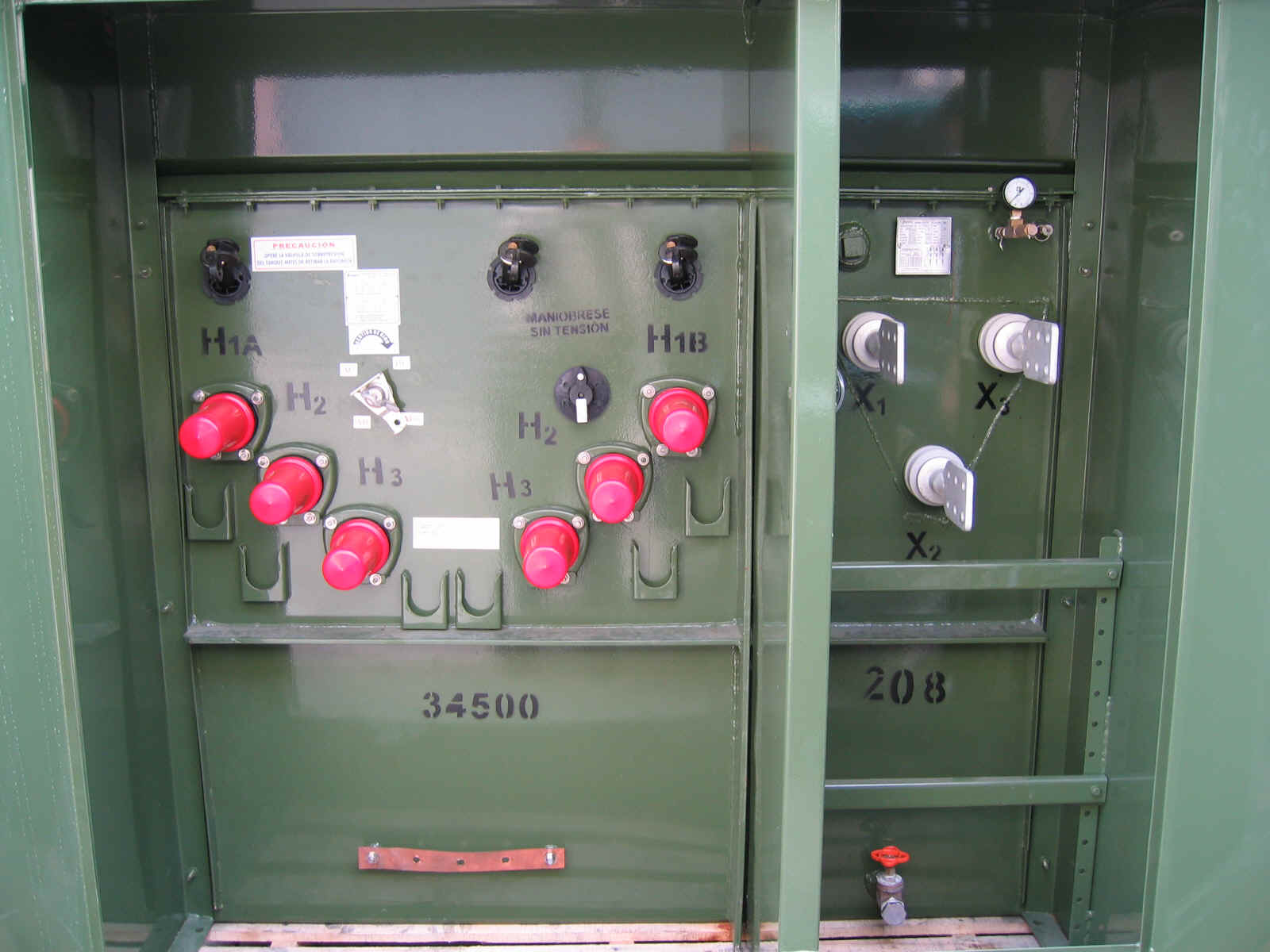

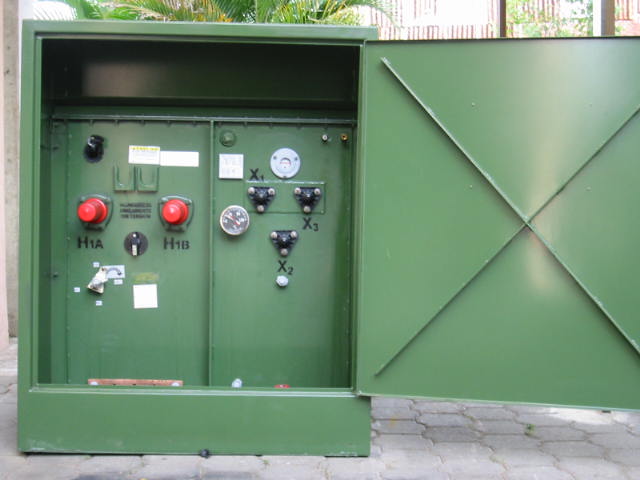

Gabinete:   En el gabinete principal  y los compartimientos de los terminales de alta y baja tensión deben estar separados por una barrera de metal. Cuando el transformador  es visto  de frente el compartimiento de baja tensión está a la derecha y el de alta tensión esta a la izquierda. La subestación tiene dos puertas enclavadas mecánicamente, con ello se puede tener acceso al compartimiento de alta tensión, únicamente cuando la puerta del  compartimiento  de baja tensión  haya sido abierta

Las puertas de ambos compartimientos son pivotadas con pasadores de acero inoxidable       y       poseen una chapa de seguridad que solo puede abrir con llave.


Accesorios:  Los  componentes priuncipales de protección y maniobra de un transformador tipo pedestal son los siguientes:

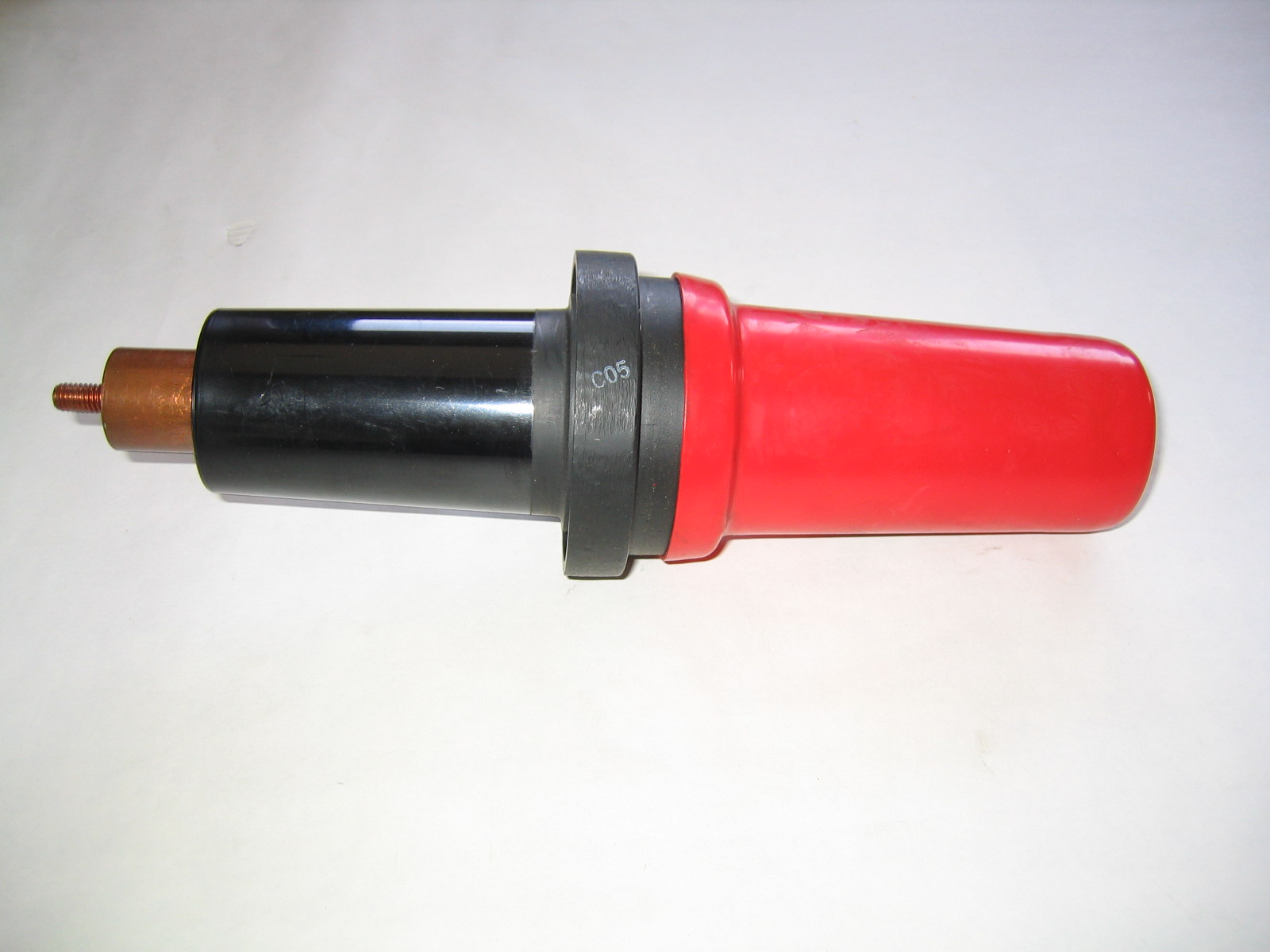

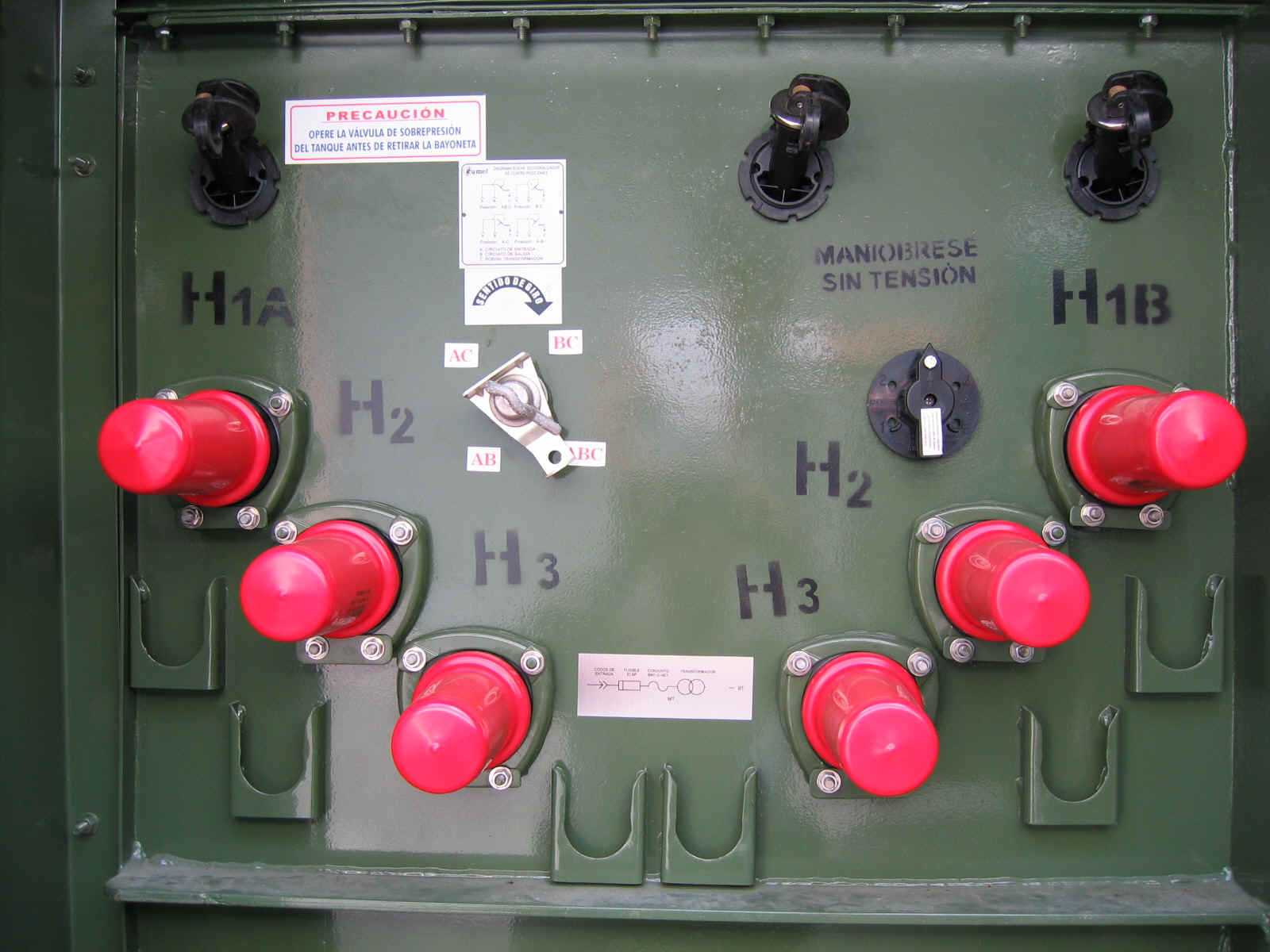

Buje Inserto Bajo Carga (Loadbreak Bushing Insert): Aislador elastométrico o buje integral pasatapa del devanado de alta tensión. Se compone de dos partes, la parte  interior está conectada a los terminales de alta tensión y la parte exterior posee un alojamiento en donde se inserta el terminal de los codos premoldeados.  Los bujes insertos poseen un nivel básico de aislamiento de 15 KV, 25 KV y 35 KV, su capacidad nominal de corriente es de 200 amperios y son construidos bajo normas ANSI/IEEE 386-1997.

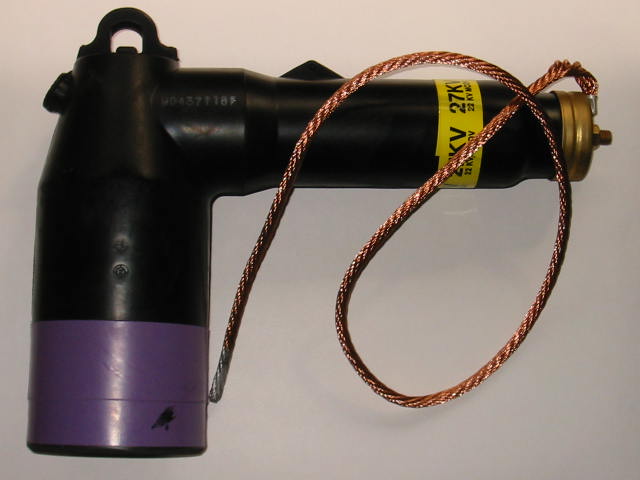

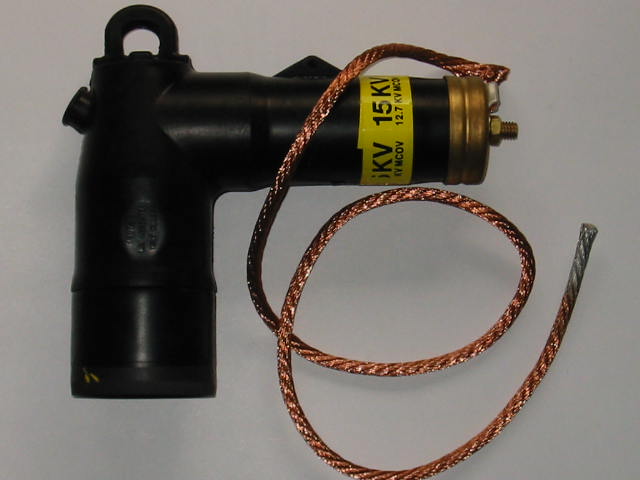

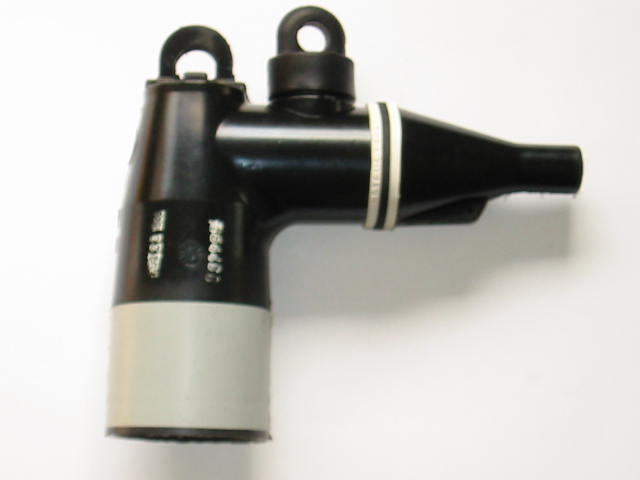

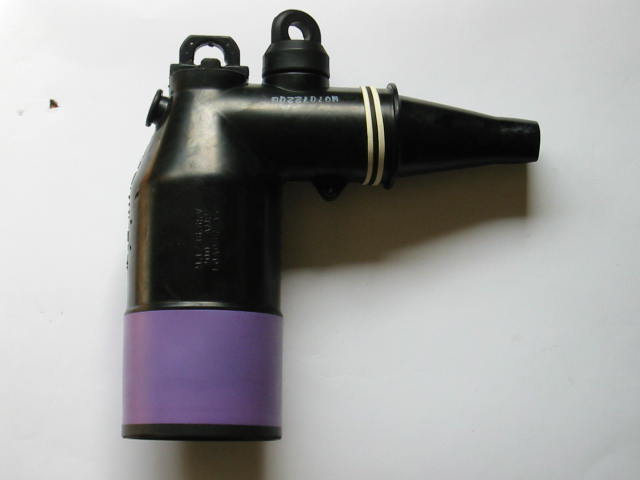

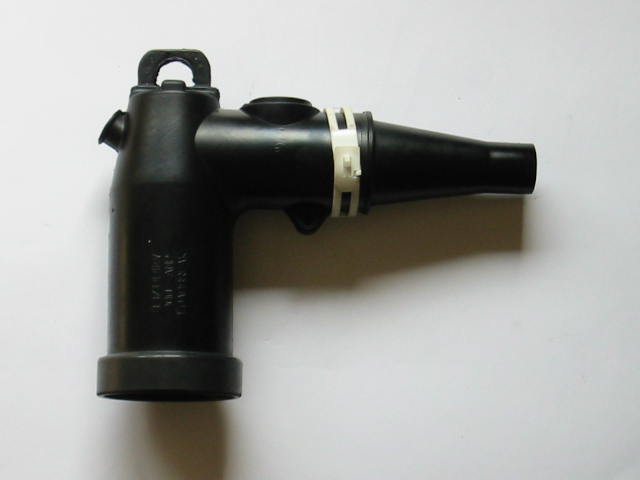

Codo conector Bajo Carga (Load Break Elbow Connector): Este codo permite acoplar el cable acometida de alta tensión al aislador inserto mencionando en el anterior numeral.  Posee una corriente de operación continua de 200 amperios y con aislamientos de  15 KV, 25 KV y 35 KV, con un nivel básico de aislamientos de 95 KV y 150 KV. Permite como su nombre lo indica abrir o cerrar el circuito,  bajo carga. A solicitud se instala un conector de descarga a tierra.

Codos:

34.5

13.8

24.9

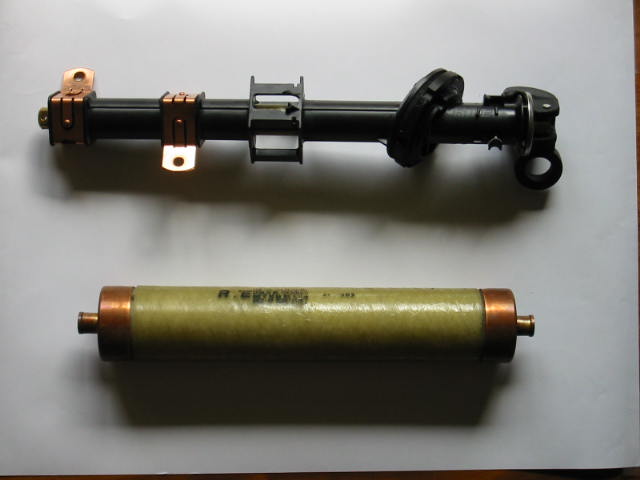

Conjunto Bayoneta: Este conjunto permite el fácil reemplazo de fusible Bay-O-Net alojado en su extremo inferior. El conjunto bayoneta, está localizado sobre los aisladores, inserto en la pared frontal del transformador. Su construcción permite que el conjunto entre con ángulo de inclinación de 50 grados aproximadamente, permite con ello la fácil remoción del fusible sin derrame de aceite. No requiere de herramienta especial para su instalación, ademas posee orificios de alivio con el fin de expulsar los gases evitando sobrepresiones peligrosas en el cuerpo principal..

Fusible Bayoneta (Current Sensing Bay-O-Net Fuse Link):  Se encuentra alojado en el conjunto bayoneta y consta de un tubo de teflón con filamento interno y terminales de bronce plateados en los extremos, que se incrustan en los terminales de salida del portafusible.   Se utiliza junto con el fusible  limitador de corriente, con lo cual las fallas en el lado secundario y las sobrecorrientes son detectadas por el fusible bayoneta y las fallas de alto nivel de corriente son aclaradas por el fusible limitador. Los dos fusibles son conectados en serie y están coordinados de manera que  el fusible limitador de corriente solo actúa cuando existe falla interna en el transformador.

Fusible Dual (Dual Sensing Bay - O - Net Fuse Link):  Su colocación, forma y coordinación de protección con el fusible limitador de corriente son similares a las del fusible bayoneta.  La ventaja con el anterior fusible es que no sólo actúa con fallas secundarias y sobrecargas, sino que tambien permite proteger termicamente el  transformador.



Fusibles para serie

Fusible De Aislamiento (Insolation Link): Este fusible se coloca en serie con fusible bayoneta, en el extremo inferior del conjunto, y provee protección extra en las operaciones de reposición de fusible bayoneta. Es decir, que cuando una falla interna en el transformador no ha sido aclarada, el fusible de aislamiento abre el circuito primario protegiendo el operador contra el peligro al momento de la reconexión.

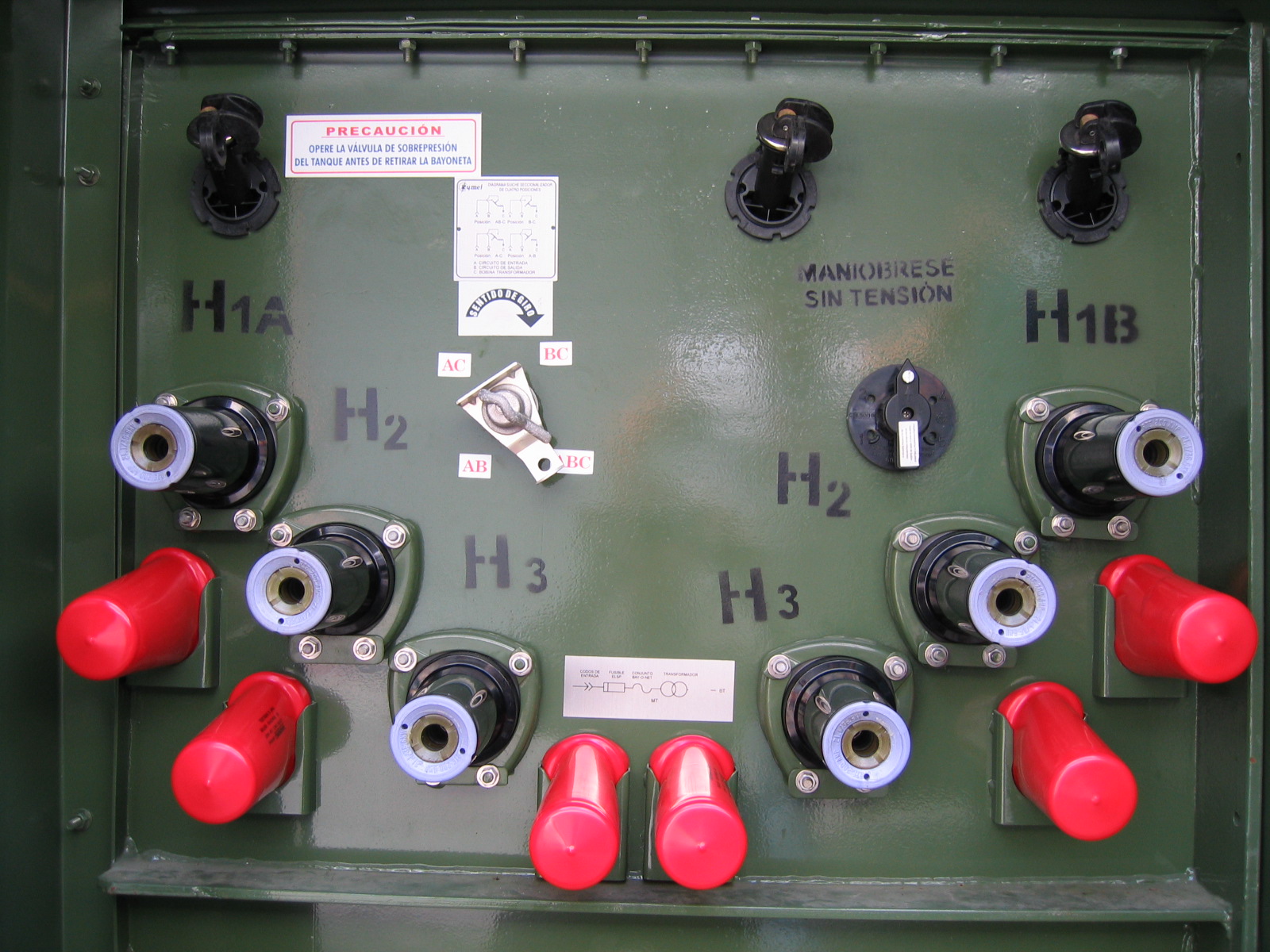

Aislador de Parqueo: Es un aislador de elastométrico premoldeado, con un dispositivo de sujeción a presión que se coloca en el soporte de parqueo soldado al tanque. Este aislador permite colocar el codo conector, una vez desconectado del aislador del aislador principal, en forma tal que no exista peligro para el operario en el momento de una revisión o mantenimiento en caliente.  Los soportes de parqueo son diseñados y colocados en forma que permitan fácil maniobra.

Fusible de respaldo limitador (ELSP current - Limiting fuse): Se usa en serie con el fusible bayoneta. Es un fusible de operación rapida - que no actúa con bajas corrientes - las cuales son manejadas por el fusible bayoneta. El fusible limitador solo actúa para proteger contra altas corrientes.

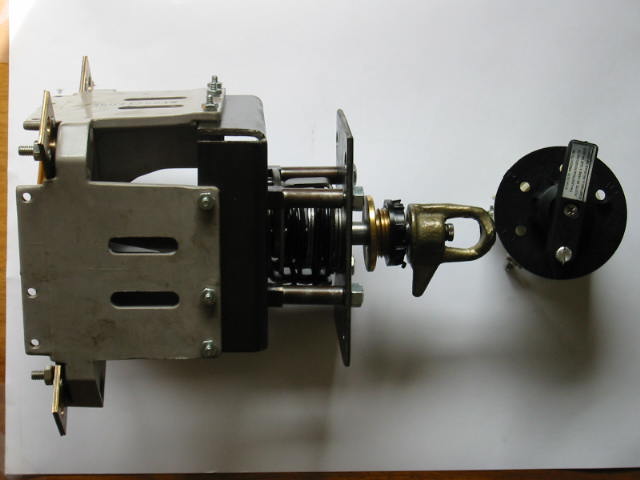

Suiche Seccionador: Se coloca en serie con el devanado y los aisladores de alta tensión.  Para los transformadores tipo malla se utilizan un suiche de cuatro posiciones tipo T. Para los radiales se utilizan un suiche seccionador de dos posiciones abierto - cerrado. Exteriormente poseen una perilla de accionamiento la cual está ubicada en el compartimiento de alta tensión.

Los transformadores tipo pedestal llevan además casi todos los accesorios con los que cuentan los transformadores de distribución estándar. Estos accesorios son:    Dispositivos para levantar o izar, Válvula de alivio de sobrepresiones, dispositivos para tomas de muestras del líquido refrigerente o drenaje,  Conmutador de derivaciones sin carga, indicador externo del nivel de líquido refrigerante, Placa características, terminales de puesta a tierra del neutro y del tanque.

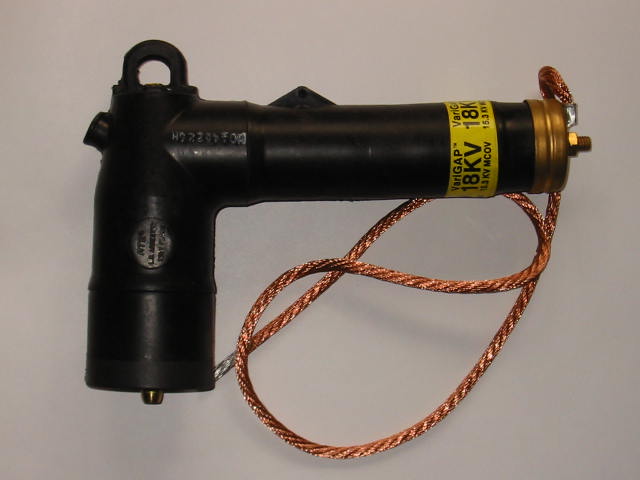

Pararrayos:



34.5

13.8

24.9

Otros:



Seccionador monofásico, Conmutador

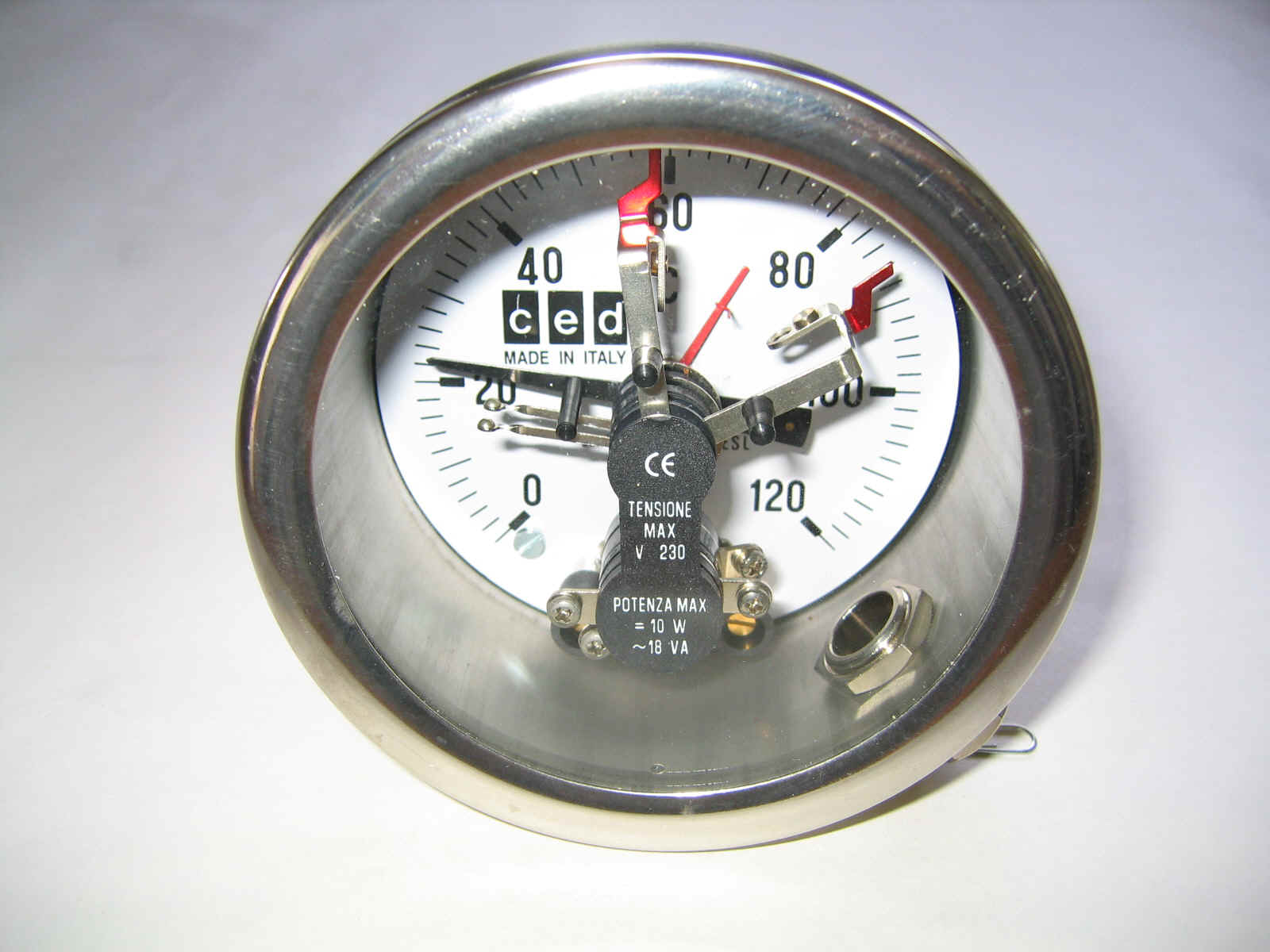

Nota: A solicitud del cliente se pueden colocar accesorios adicionales tales como: -Termómetro de temperatura del nivel superior del aceite. - Indicar magnético del nivel del aceite. -Barraje y soportes en lado baja tensión para la colocación de los interruptores. - Interruptor seccionador para la disposición  tipo anillo. - Aisladores de conversión del tipo radial al tipo anillo (Feedthru Insert). - Fusibles limitadores de corriente. **



Nota2:  Los calculos entregados en las anteriores tablas rigen para Costa Rica, en caso de necesitar, un diseño especial, favor comunicarse con nosotros.

** SE SUMISTRAN SOLO A PETICION DEL CLIENTE Y CON COSTO ADICIONAL.

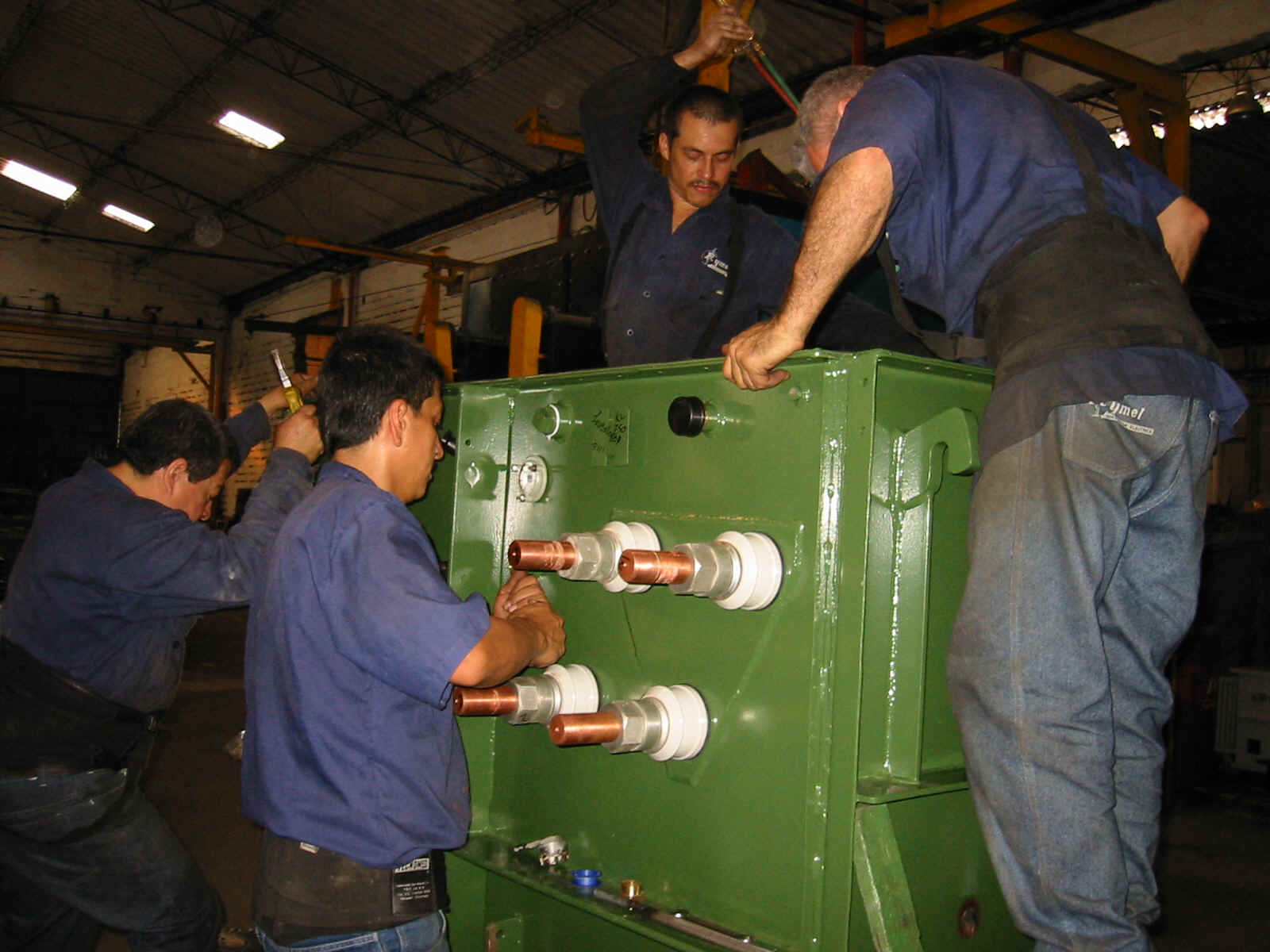

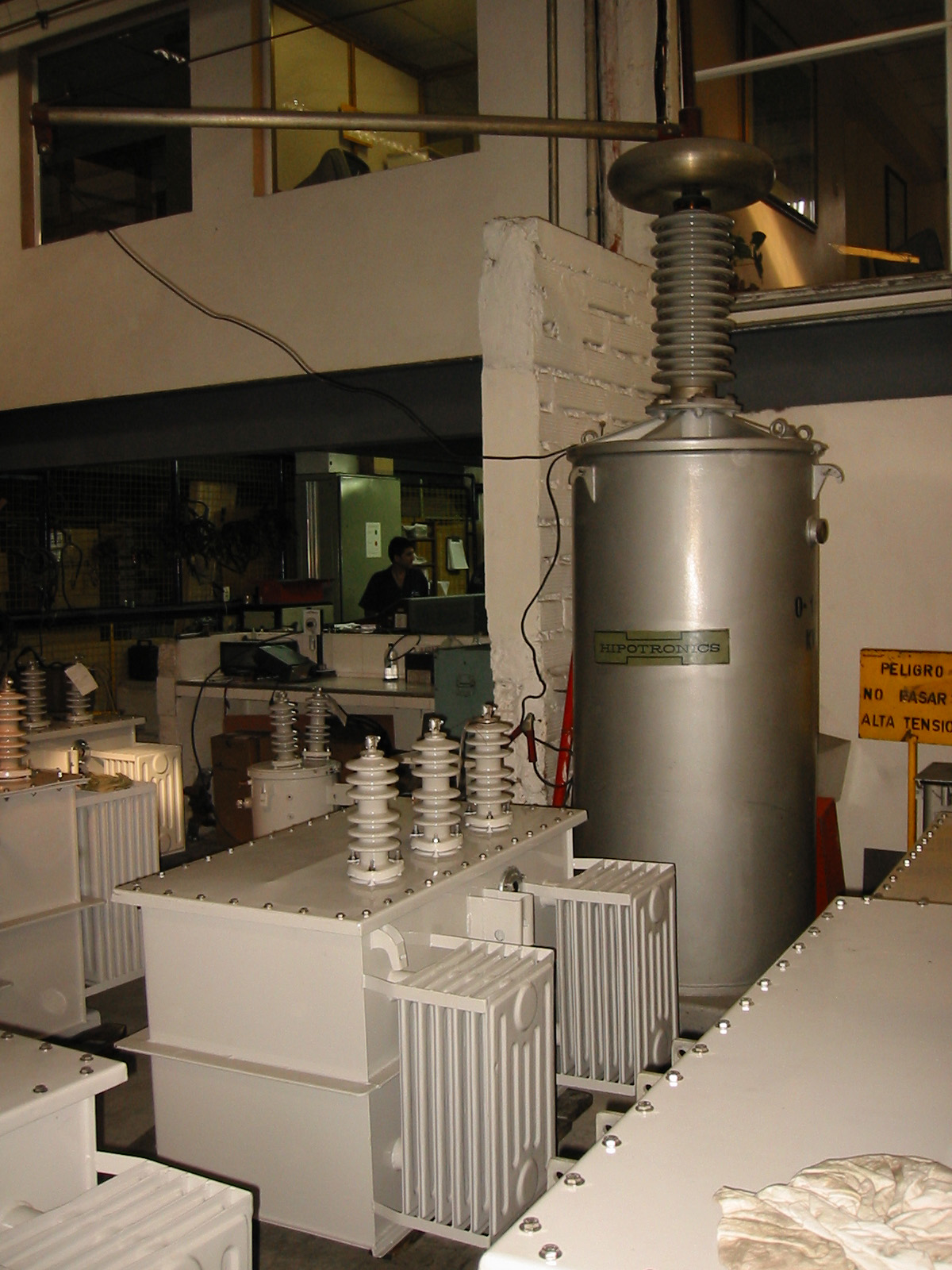

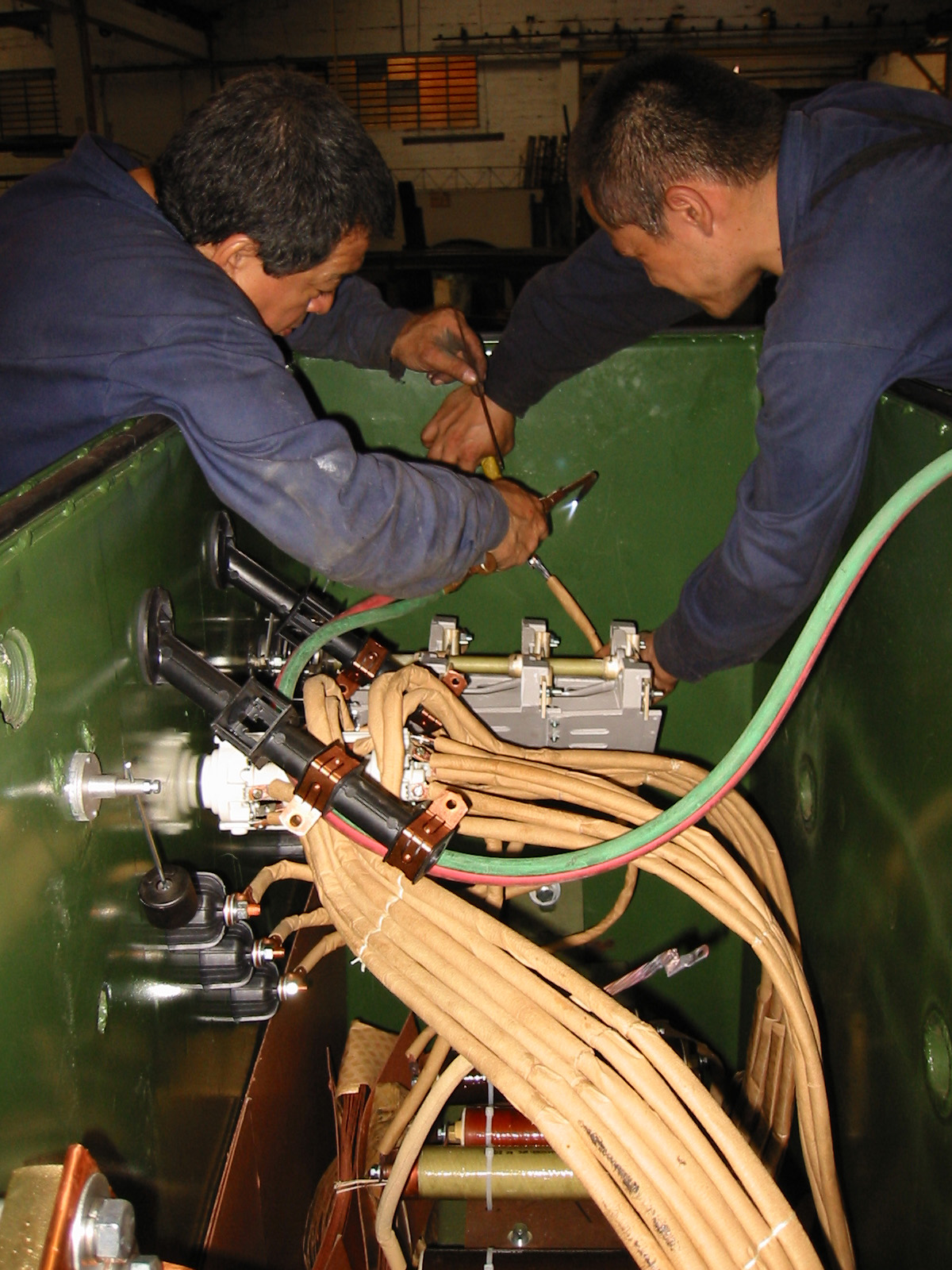

Procesos de Fabricación

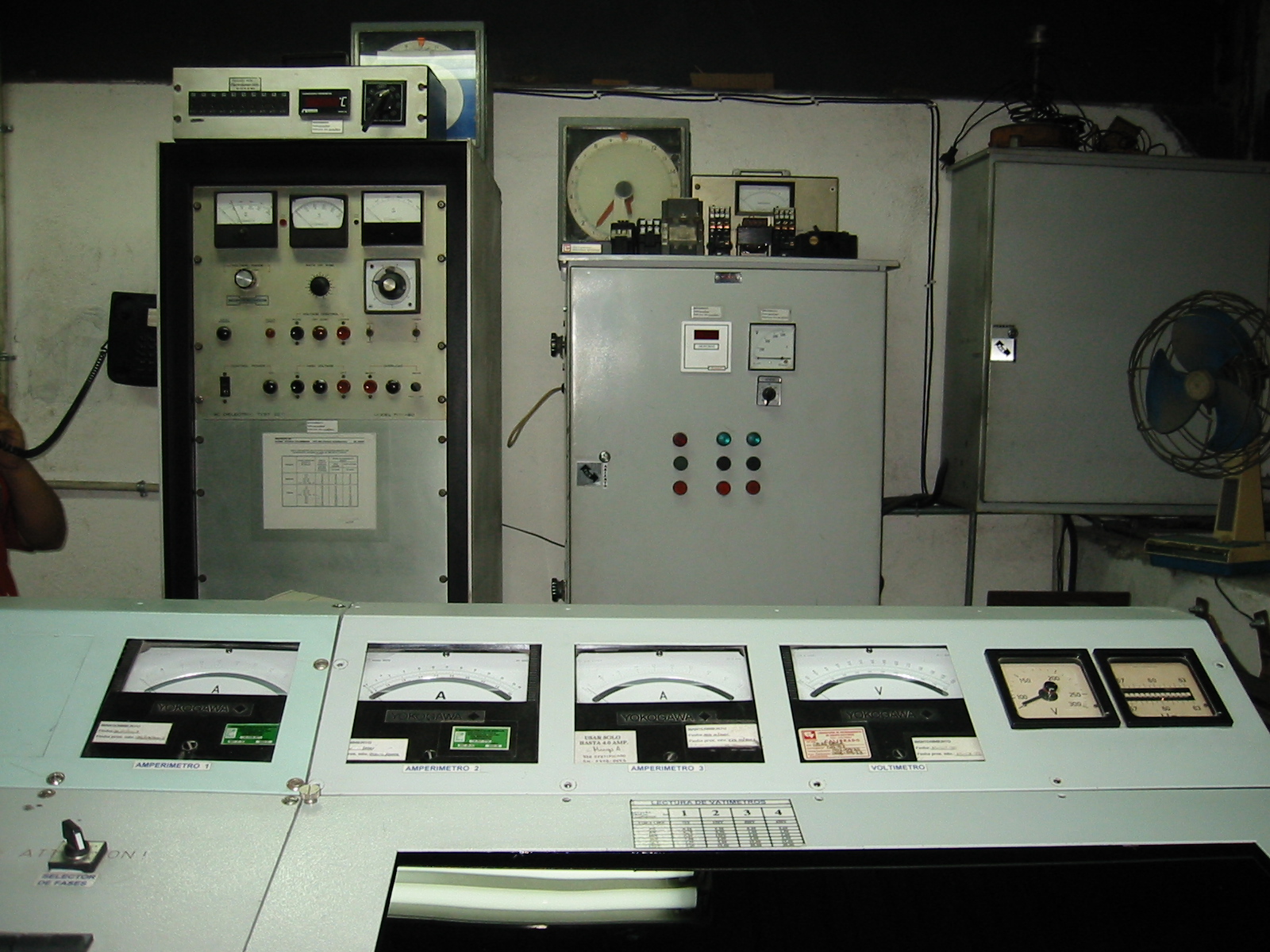

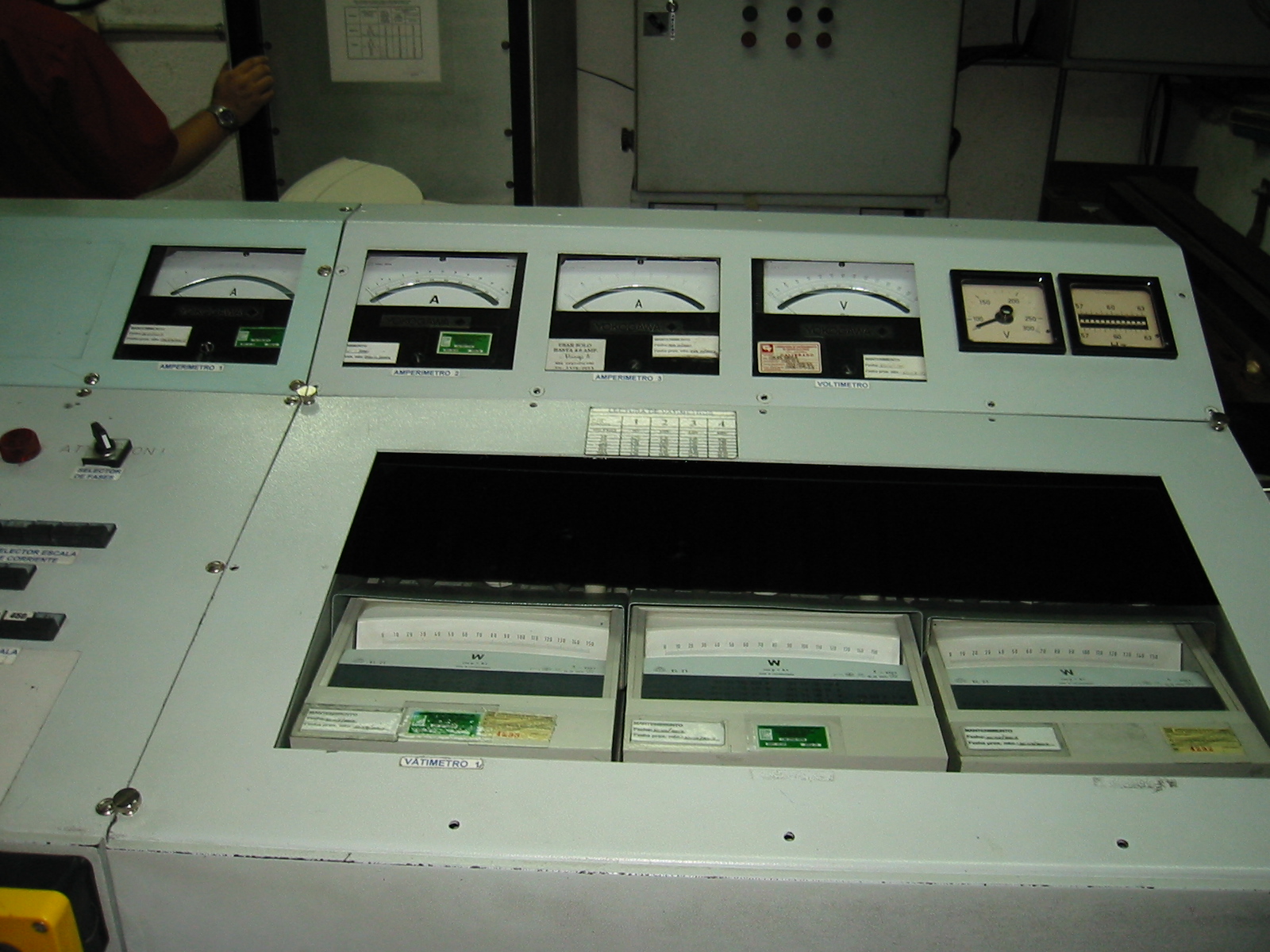

Laboratorios
