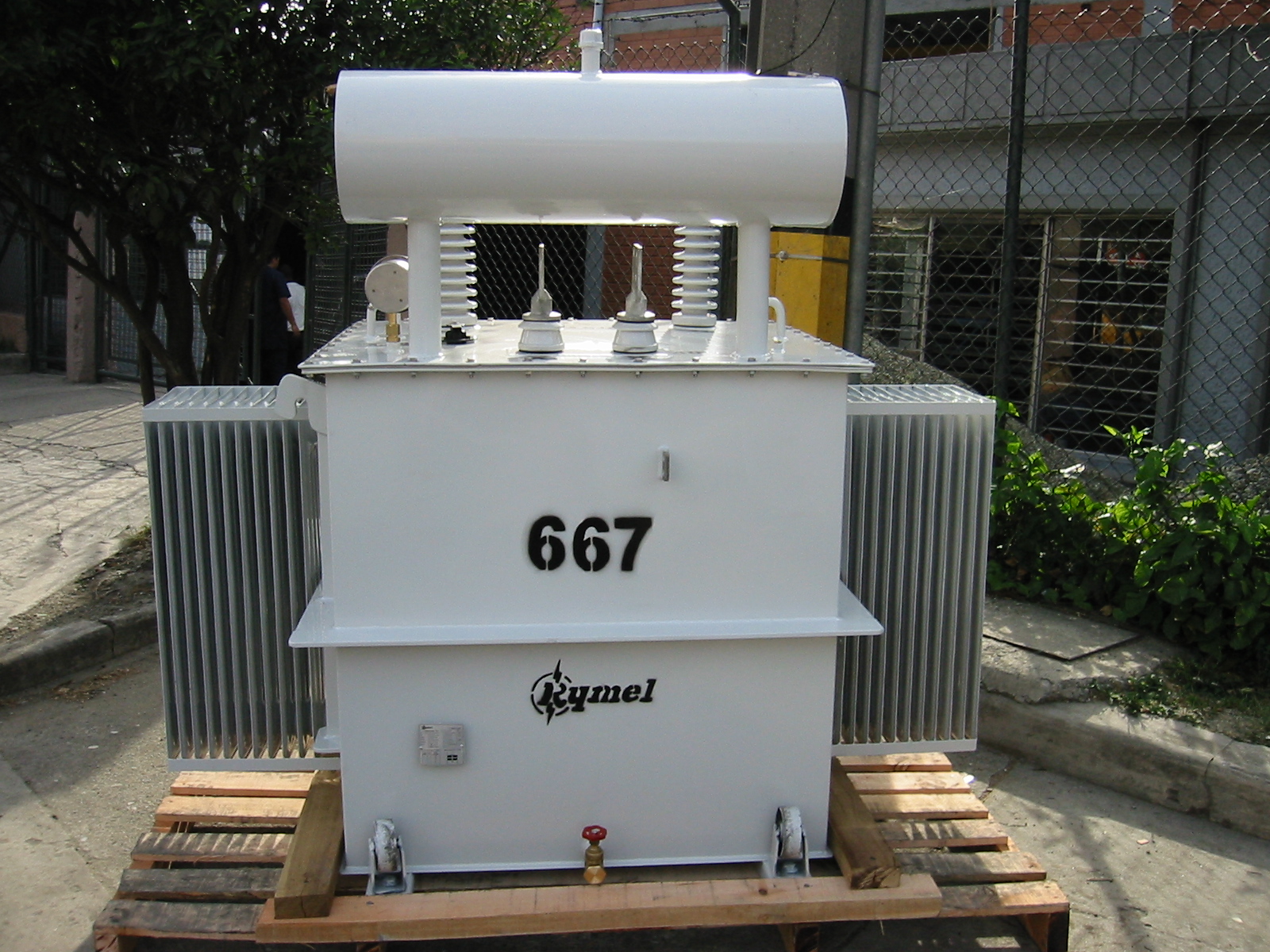

Los Transformadores Monofásicos sonfabricados con núcleo enrollada de tipo acorazado, diseñados para pérdidas bajas en hierro y cobre.
El tanque es cilíndrico y su tapa es asegurada con el sistema aro- tornillo, todos los contornos son redondeados y las superficies horizontales tiene ángulo de declives para evitarel represamiento de agua en su interior.
Cumplimos con las normas ANSI C-57.12.00, IEC-76 o NTC.
Características de los Transformadores Monofásicos
de 15 KVA a 500 KVA Serie AT hasta 35KV/
Autoprotegidos 15Kva a 75 Kva series hasta 35 Kva.
- Terminales de alta y baja tensión.
- Conmutador de accionamiento desde el exteror.
- Puesta a tierra del neutro y del tanque
- Placa de características
- Dispositivos de accionamiento de sobrepresión
- Soportes para montar en poste.
- Bujes soporte para pararayos.
- Marcación de potencia, tensiones y terminales.
TRANSFORMADORES PARA 34,500 |
|
KVA |
Litros de aceite |
Peso Kg. Aprox. |

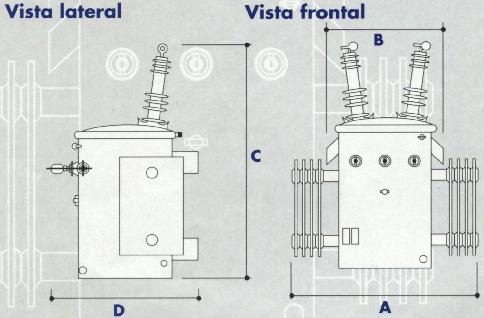

MEDIDAS (mm) |
A |
B |
C |
D |
15 |
50 |
150 |
NA |
480 |
870 |
590 |
25 |
95 |
230 |
NA |
510 |
920 |
620 |
37.5 |
110 |
300 |
NA |
570 |
920 |
680 |
50 |
115 |
350 |
NA |
590 |
960 |
700 |
75 |
150 |
450 |
690* |
610 |
1020 |
740 |
100 |
230 |
650 |
800* |
680 |
1160 |
790 |
167.5 |
300 |
800 |
960* |
740 |
1160 |
1060 |
250 |
350 |
1120 |
1120 |
760 |
1430 |
1020 |
333 |
540 |
1300 |
1350 |
780 |
1500 |
1080 |
500 |
550 |
1900 |
1360 |
920 |
1540 |
1160 |
Medidas en mm.
* Se suministra con celdas de refrigeración.
También se fabrican con tensiones hasta 34.5 KV en el lado de alta y 15 KV en baja, y para frecuencia de 50 Hz
TABLA No 15
IMPEDANCIA DE TRANSFORMADORES DE DISTRIBUCION TIPO POSTE
POTENCIA (KVA) |
CAPACIDAD DE CORTOCIRCUITO (VECES LA CORRIENTE NOMINAL) |
IMPEDANCIA (%) (@240 V) |
IMPEDANCIA (%) (@277 V) |
5-25 |
40 |
2.5 |
2.88 |
50-100 |
35 |
2.86 |
3.3 |
167-500 |
25 |
4 |
4.62 |
Nota: Para esta tabla aplica la tolerancia especificada en la norma IEEE C57.12.00-2000, punto 9.2. Para unidades con valores de impedancia mayores a 2.5%, la tolerancia deberá ser de +/- 7.5%, mientras que para unidades con impedancia igual o menor a 2.5%, la tolerancia deberá ser de +/- 10%.
PERDIDAS
Las pérdidas para transformadores de distribución monofásicos, no deberán superar los valores establecidos en la tabla No 16.
TABLA No 16
CUADRO DE PERDIDAS PARA TRANSFORMADORES MONOFASICOS EN ACEITE
POTENCIA (KVA) |
P NUCLEO (W) |
P DEVANADOS (W) |
P TOTAL (W) |
10 |
48 |
2.5 |
2.88 |
15 |
63 |
180 |
245 |
25 |
90 |
300 |
390 |
37.5 |
128 |
400 |
258 |
50 |
150 |
510 |
660 |
75 |
200 |
710 |
910 |
100 |
270 |
950 |
1220 |
167 |
395 |
1450 |
1845 |
250 |
500 |
2050 |
2550 |
333 |
600 |
3000 |
3600 |
500 |
810 |
3800 |
4610 |
|
|
|
|
|
