Sumergibles

ESPECIFICACION DE TRANSFORMADORES SUMERGIBLES NUEVOS MONOFASICOS CON POTENCIAS HASTA 167 KVA. (REVISION JUNIO DE 2006)

Condiciones de servicio


General

Los transformadores contemplados desde esta norma son para  operación externa con  enfriamiento  natural  (OA)  hasta  un  rango  de  potencia  de  167  kVA  desde  las condiciones de servicio que se detallan a continuación.
Temperatura
La temperatura ambiente de operación (temperatura de ambiente cerrado),  C y la temperatura promedio del aire de°no debe exceder los 50 enfriamiento por un periodo cualquiera de 24 horas no debe exceder los  C.°40
Altitud
La altitud de operación será de 1,000 m.s.n.m.
 Humedad Relativa
Serán para operación con una humedad relativa del 100 %.
Características eléctricas
Frecuencia
La frecuencia de operación será 60 Hz.
Fases
Los transformadores serán del tipo monofásico.
Rangos de potencias
Las potencias normalizadas en kVA serán las siguientes: 50, 75, 100 y 167.
Tensiones nominales de operación
La  tensión  nominal        para  media  tensión  es  19,920  voltios  y  para  baja  tensión,
120/240 voltios, excepto que se especifique otra magnitud.
 Corriente de excitación
La corriente de excitación no deberá ser mayor de 1.5 % de la nominal.
Conexiones
La conexión en media tensión debe ser de fase a tierra. La conexión en baja tensión debe ser trifilar.

Componentes para funcionamiento en lazo
Todos los componentes para funcionamiento en lazo deben ser operables bajo carga, capaces de llevar una corriente permanente de 200 Amp máxima y tener una capacidad
de cortocircuito de 10 kAmps durante 0.17 segundos.
Derivaciones (Taps)
Los  transformadores  serán  provistos  con  cinco  derivaciones  en el lado de media tensión, que permitan una variación de +/- 5 % del voltaje nominal.
Polaridad
Los transformadores con operación de 19,920 voltios serán sustractivos.
Marcación de terminales
La marcación de las terminales primarias deberá ser: H1A y H1B. Y las secundarias,
X1, X2, X3 y X4, como se muestra en la Fig. 4.3.
Impedancia
La impedancia deberá ser la que establezca la norma  ANSI C57.12.23.
Pérdidas
Las pérdidas permitidas son las mismas que las indicadas en la tabla del punto 4.2.4.
Niveles de aislamientos
El nivel de impulso básico (BIL) será de 150 kV mínimo , en el lado de baja  tensión,
de 30 kV.
Elevación de temperatura
 a) Por carga.
La elevación promedio de temperatura en los devanados C°no debe exceder los 55
sobre la temperatura ambiente, y la máxima elevación de temperatura en los devanados
 C sobre la temperatura ambiente. El detalle°no deberá exceder los 70 de los límites desde los cuales rigen estas elevaciones de temperatura se dan en el apartado 5.11 de
la norma IEEE C.57.12.00.

b)  Por cortocircuito
La temperatura del  C°material conductor bajo cortocircuito no debe exceder los 250
C para aluminio.°para conductor de cobre, 200
Requerimientos de cortocircuito.
Los transformadores deben ser diseñados para resistir corrientes de cortocircuito de acuerdo con la norma ANSI/IEEE C.57.109 para transformadores clase I.
Aceite aislante.
El aceite puede ser dieléctrico de origen mineral, según ASTM D3487; o de origen vegetal según norma ASTM D6871-3
Material de los devanados.
El material de  los devanados podrá ser cobre o aluminio.
Aislamiento de los conductores.
El   aislamiento   de   los   conductores   debe   ser   compatible   con   el   aceite   del transformador, además, sus características dieléctricas, químicas, mecánicas, etc., deben ser adecuadamente seleccionadas para el buen funcionamiento de la unidad.
Protecciones.
Los  transformadores  deben  tener  por  fase  dos  fusibles  conectados  en  serie  y debidamente coordinados entre sí. Ambos fusibles deben estar sumergidos en aceite en
el interior del tanque, los cuales se describen a continuación:
a)           Fusible  de  expulsión  —FE“  de  doble  elemento  tipo  bayoneta  (dual  sensing)  de operación interna que puede ser reemplazado exteriormente por medio de una pértiga.
b)           Fusible limitador de corriente —FLC“ de arena plata de rango  parcial.

Características mecánicas.

Construcción.

Los transformadores cubiertos en este estándar deben incluir conectores de media y baja tensión de acuerdo con lo descrito en la sección de conectores y terminales. Los
componentes tales como: cambiadores de derivaciones, conectores separables, fusible reemplazables,   diseñados para operación una vez que el transformador está en el sitio
de funcionamiento, y ser localizados en éste de tal forma, que puedan ser operados desde   arriba   por   medio   de   una   pértiga.   La   construcción   de   la   unidad   será preferiblemente circular, de tal manera, que cumpla con lo estipulado en el estándar IEEE  C.57.12.23  en  su  sección  6.  El  tanque  del  transformador,  la  tapa  y  todos  los accesorios externos deben ser resistentes a la corrosión. La base del transformador tienen  que  ser  montada  sobre  dos  barras  o  algún  elemento  similar,  resistente  a  la corrosión. La mínima altura de la barra o elemento similar deberá ser de 2.54 cm. Para efectos de localización  de las terminales y de los elementos de operación de la unidad, a continuación, se da una vista de planta dividida en cuatro sectores, enumerados en dirección horaria (ver figura 4.3). Los accesorios de izaje deben estar permanentemente fijados  al  tanque  y  distribuidos  de  tal  forma  que  provean  un  balance  vertical  de levantamiento  para  el  transformador  completamente  armado  y  ser  diseñados  para proveer un factor de seguridad igual a cinco. La manija del mecanismo del cambiador de derivaciones deberá tener cinco posiciones de enclavamiento claramente enumerados 1-
2-3-4-5 o A, B, C, D, E y operables con pértiga mecánica y con su respectiva clavija de aseguramiento  para  la  posición  de  operación  permanente.  Además,  contar  con  la siguiente lista de accesorios como mínimo:
a)           Válvula de alivio de presión (Referencia Qualitrol 202-032-01).
b)           Válvula de llenado de nitrógeno (ver figura 4.2).
c)           Indicador o visor de nivel de aceite (Referencia Qualitrol 020-029-01).
d)           Llave de drenaje y toma de muestras de aceite de 2.54 cm (1 pulg) NPT.
e)           Cambiador de derivaciones.

Conectores y terminales.
Los conectores de media tensión podrán ser: boquilla tipo pozo, boquilla tipo pozo e inserto o pasatapa integral en 35 kV para operación en un sistema de 200 Amp con su respectivo zócalo de descanso (parking stand), uno por cada conector. Los conectores
de baja tensión podrán ser del tipo cable (*), tipo paleta (*) o tipo espiga (stud) con las características de rosca y dimensiones siguientes:

(*) En el caso de terminales tipo paleta (spade) o tipo cable, éstas deberán estar de
acuerdo con  el   punto 6.2  del estándar IEEE C.57.12.23  y  además, será, necesario colocar elementos aislantes, tales como mangas o cobertores termocontraíbles, con el fin
de  poder  mantener  durante  todo  momento  un  secundario  de  —frente  muerto“  y garantizar la sellabilidad de la terminal contra el agua.
Todos los accesorios de conexión citados anteriormente, deben ser construidos de acuerdo con la norma IEEE.386. Estos son diseñados para su operación después de que
el transformador ha sido instalado en el sitio y son operables con pértiga. El final del terminal H2 del bobinado de media tensión, debe estar firmemente conectado a tierra en
el  interior  del  transformador  en  su  estructura  o  tanque.  Esta  conexión  debe  ser
independiente  de  todas  las  otras  conexiones  eléctricas.  El  núcleo  deberá  quedar eléctricamente conectado al tanque. Los terminales de media y baja tensión, y su arreglo pueden ser vistos en la Fig.4.3.
  Placa de datos.
La placa de datos debe ser colocada en el  lado de media tensión, y ser leída aún con
los cables en su lugar, construida con un material durable resistente a la corrosión e indeleble  y  colocada  en  una  parte  no  removible  del  transformador  y  contener  la información requerida para las placas de datos tipo A, según ANSI/IEEE C.12.00.
Preservación de aceite.
El transformador debe ser de construcción de tanque sellado, llenado de  un volumen constante de nitrógeno por medio de una válvula tipo Schrader (ver figura 4.2) con el fin
de aislar el aceite dieléctrico de la atmósfera y a la vez, desplazar el posible oxígeno que
se  encuentre  dentro  del  tanque  y  así,  evitar  la  acción  de  humedad.  Una  válvula reemplazable debe ser provista para evacuar cualquier sobrepresión que se produzca y debe estar ubicada en la tapa del tanque, además,  ésta deberá ser igual o similar a la Qualitrol 202-037-01, asi mismo  ser manual y automática calibrada para operar entre 50
y 62 kPa. El puerto de entrada de la válvula debe ser de ²  plg tipo NPT

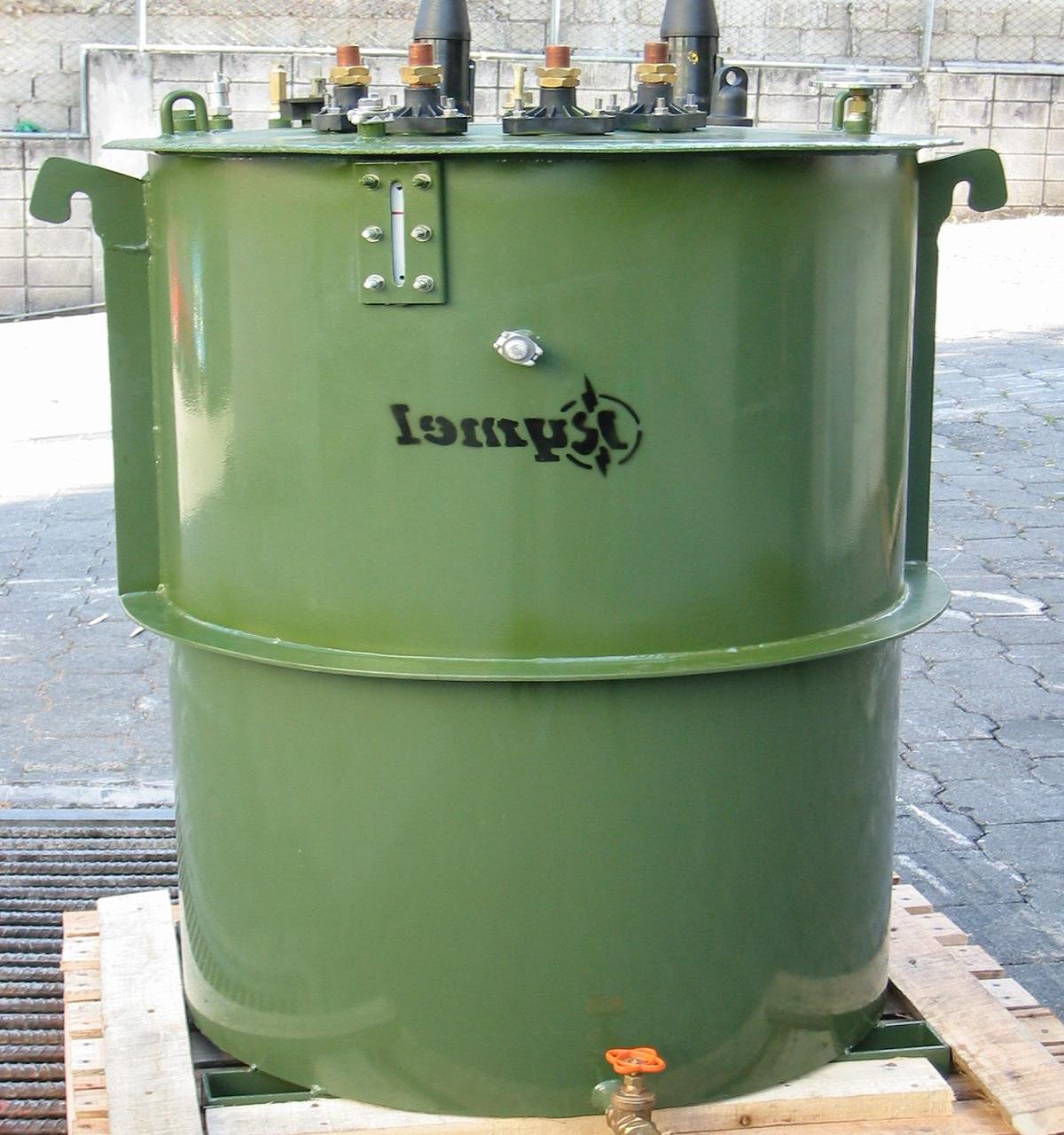

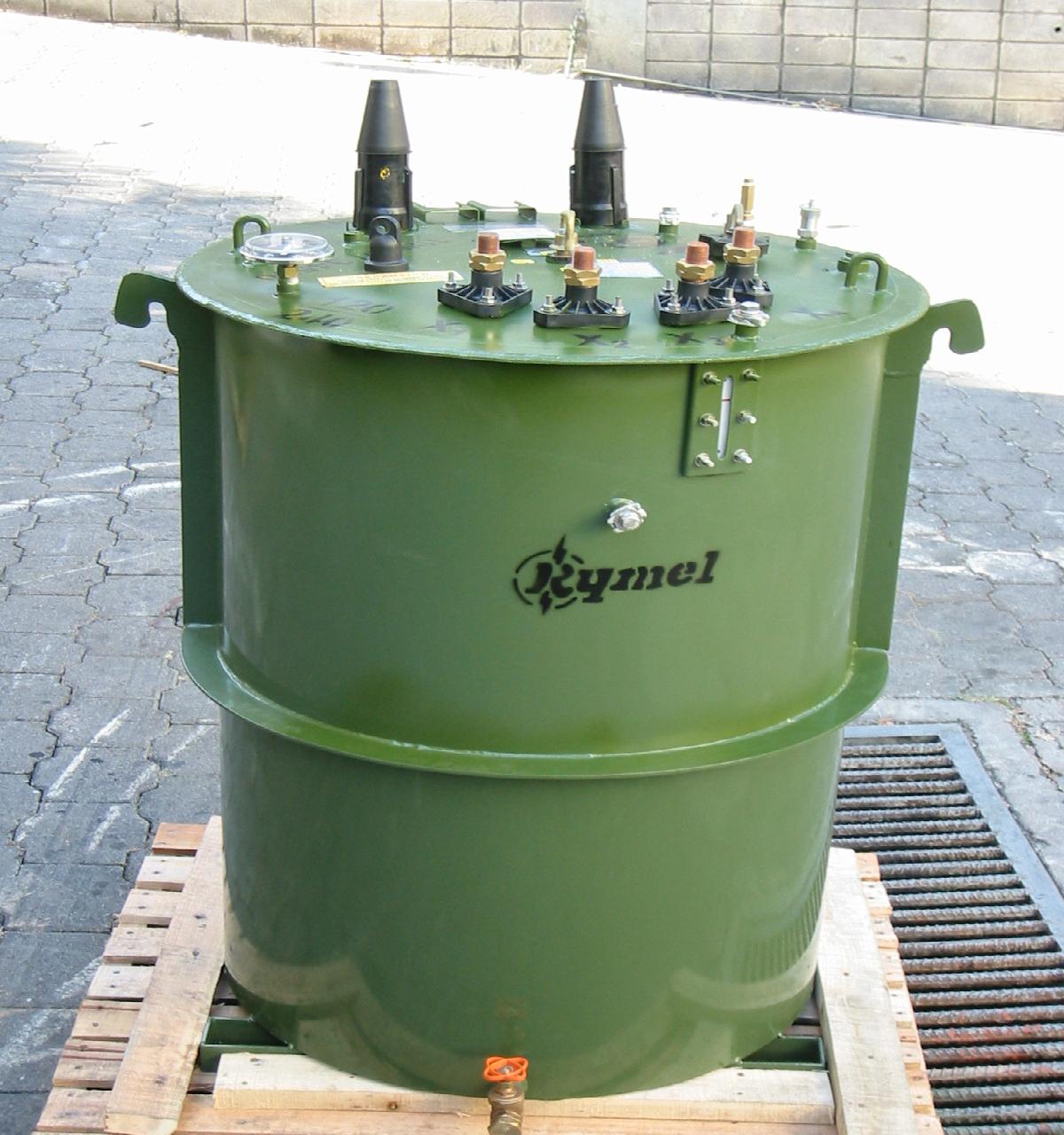

El Tanque.
El tanque deberá ser de acero inoxidable, tipo 304 y lo suficientemente fuerte para resistir presiones de 50 kPa sin deformación permanente y 138 kPa sin ruptura o daño
de la unidad. Debe estar provisto de una entrada de 1 plg NPT para la colocación de una válvula de llenado de aceite y además, tener otra entrada roscada, tipo 25.4 mm - 11.5
NPT para la instalación de un indicador o visor de nivel de aceite. La tapa debe ser soldada en su lugar. El interior del tanque estar libre de basura, rebaba o cualquier otro elemento extraño, visible a simple vista, que se deposite en el fondo del tanque, en las bobinas o quede suspendido en el aceite. El tanque y los compartimientos deberán tener
un recubrimiento anticorrosivo de pintura epoxibituminosa   color   verde Munsell 7GY
3.29/1.5 y debe ser realizado en tres etapas:
V   Limpieza química y pretratamiento.
V   Colocación de base epóxica por efecto de electrodeposición.
V   Colocación de capa final de uretano.
Las características de pintura deben   ser iguales o superiores a las descritas en la norma ANSIC57.12.28.
Los terminales,  para el aterrizamiento de la unidad, deben  ser de acero inoxidable o
de material no corrosivo, de ² plg-13 NC con hueco de derivación y una profundidad de
11.11  mm,  localizadas  en  la  posición  que  muestra  la  Fig.1.1  Los  conectores  para aterrizamiento deben permitir el ingreso de cable de 8.37 mm2  (8 AWG) hasta 33.65 mm2 (2 AWG) de sección transversal..
Almacenamiento e Instalación.
Almacenamiento: El transformador debe ser almacenado en posición vertical y permanecer esencialmente en esa posición todo el tiempo, tanto cuando es transportado como  durante  su  instalación.  El  embalaje  debe  permitir  la  adecuada  protección  del equipo.
Instalación: El equipo fabricado desde esta especificación debe ser instalado en áreas  donde  las  condiciones  ambientales  y  climáticas  no  permitan  variación  en  los ángulos de inclinación respecto de la horizontal.
Pruebas.
A menos que se especifique otra situación todas las pruebas deben ser realizadas de acuerdo con el estándar IEEE C.57.90, y además, todas las pruebas deberán ser hechas en fábrica solamente.  La lista de pruebas para transformadores sumergibles monofásicos con potencias hasta 167 kVA y menor, deberá estar de acuerdo con la tabla No 19 del estándar C.57.12.00.
Garantía.
Cuando el transformador sea cedido  a la empresa distribuidora de energía eléctrica, los términos y condiciones del manejo de las garantías serán de acuerdo con los reglamentos
de aceptación de obras de la empresa distribuidora.
Normativa
Esta especificación está basada en el estándar ANSI/IEEE C57 — Distribution, Power and
Regulating Transformers“, por lo tanto, cualquier duda, omisión o ambigüedad será aclarada
en función de lo establecido por dicho estándar en sus diferentes capítulos

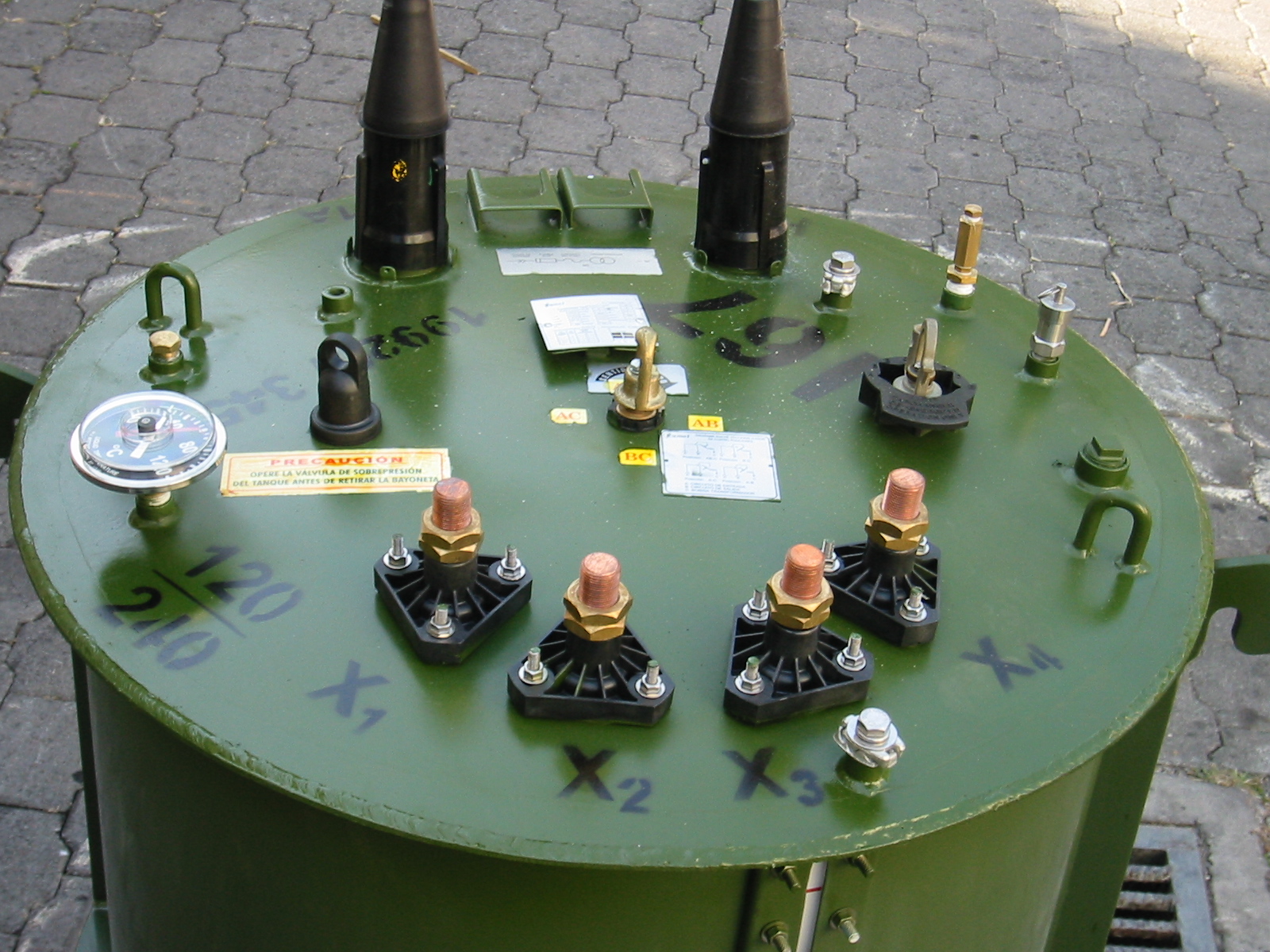

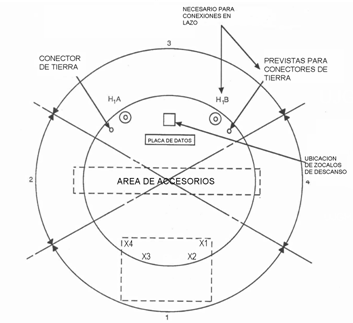

FIGURA 4.3  Ubicación de los conectores y terminales de bajo y alto voltaje

TRANSFORMADORES

TRIFASICOS TIPO SUMERGIBLE

Condiciones de servicio.

General.
Los  transformadores  contemplados  bajo  la  norma  ANSI  C57.12.24,  son  para operación externa con enfriamiento natural (OA) hasta un rango de potencia de 2500 kVA desde las condiciones de servicio que se detallan.
Temperatura.
La temperatura ambiente de operación no  C y la temperatura promedio  de  aire  de °debe exceder los 50 enfriamiento  por  un  periodo  cualquiera  de  24  horas  no  debe
 C.°exceder los 40
Altitud
La altitud de operación será de 1,000 m.s.n.m.
Humedad Relativa
Serán para operación con una humedad relativa del 100 %.
Características eléctricas
Frecuencia
La frecuencia de operación será 60 Hz.
Fases
Los transformadores serán del tipo trifásico.
Rangos de potencias
Las potencias normalizadas en kVA serán las siguientes:   75, 150, 225, 300, 500,
750, 1,000, 1,500, 2,000 y 2,500.
Tensiones nominales de operación
La tensión nominal para alta tensión es 34,500 voltios. Las tensiones nominales para baja tensión son: 120/208 voltios, 277/480 voltios.
Corriente de excitación
La corriente de excitación no deberá ser mayor de 2 % de la corriente nominal I0.
Conexiones
La  conexión  en  media  tensión  debe  ser  en  estrella  sólidamente  aterrizada.  La conexión  en  baja  tensión  debe  ser  estrella  sólidamente  aterrizada,  excepto  que  se especifique otra conexión. Además, el núcleo deberá quedar eléctricamente conectado al
tanque y ser de 4 ó 5 columnas certificadas de fábrica.
Componentes para funcionamiento en lazo
Todos los componentes para funcionamiento en lazo deben ser operables bajo carga, capaces de llevar una corriente permanente de 200 A máxima y tener una capacidad de cortocircuito de 10 kA durante 0.17 segundos.
Derivaciones (Taps)
Los  transformadores  serán  provistos  con  cinco  derivaciones  en el lado de media tensión, que permitan una variación de +/- 5 % del voltaje nominal.
Desplazamiento angular
El desplazamiento angular entre media tensión y baja tensión debe ser cero grados, como lo muestra la figura 4.4.

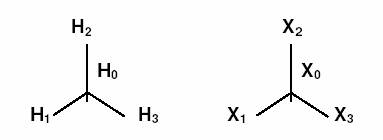

FIGURA 4.4  Desplazamiento angular. Tomado de: ANSI C57.12.24-1992.
Marcación de terminales
La marcación de las terminales primarias deberá ser: H1A, H2A y H3A, H1B, H2B,
H3B y H0. Y las secundarias,  X1, X2, X3  y X0 como se muestra en la figura 4.5.
Impedancia
La impedancia deberá   estar comprendida   entre el rango de 3 al 6 %, medida a corriente y frecuencia nominales, de acuerdo con las diferentes capacidades indicadas en
el punto No. 4.4.2.3 de potencias nominales.
Total de pérdidas
Las pérdidas permitidas son las mismas que las indicadas en la tabla del punto 4.1.4.
Niveles de aislamientos
El nivel de impulso básico (BIL) en el lado de media tensión será de 150 kV, en el lado de baja tensión,  de 30 kV.
Elevación de temperatura.
a)           Por carga
La elevación promedio de temperatura en los devanados  C°no debe exceder los 55
sobre  la  temperatura  ambiente,  y  la  máxima  elevación  de    C sobre la temperatura°temperatura  no  deberá exceder los 70 ambiente. El detalle de los límites desde los cuales rigen estas elevaciones de temperatura deben ser consultados en el apartado
5.11 de la norma IEEE C.57.12.00.
b)           Por cortocircuito
La temperatura del   C°material conductor bajo cortocircuito no debe exceder los 250
para conductor de cobre, 200 C para el aluminio.

Requerimientos de cortocircuito.
Los transformadores deben ser diseñados para resistir corrientes de cortocircuito de acuerdo con la norma ANSI/IEEE C.57.109 para transformadores clase II y III.
Aceite aislante.
El  aceite  aislante  deberá  ser  nuevo,  sin  usar,  del  tipo  mineral  y  que  reúna  los requerimientos de la norma ASTM D3487-88.
Material de los devanados
El material de  los devanados podrá ser cobre o aluminio.
Aislamiento de los conductores
El   aislamiento   de   los   conductores   debe   ser   compatible   con   el   aceite   del transformador, además, sus características dieléctricas, químicas, mecánicas, etc, ser adecuadamente seleccionadas para el buen funcionamiento de la unidad.
Protecciones
Los  transformadores  deben  tener  por  fase  dos  fusibles  conectados  en  serie  y debidamente coordinados entre sí.  Ambos fusibles deben estar sumergidos en aceite en
el interior del tanque los cuales se describen a continuación:
a)           Fusible  de  expulsión  —FE“  de  doble  elemento  tipo  bayoneta  (dual  sensing)  de operación interna que pueden ser reemplazados exteriormente por medio de una pértiga.
b)           Fusible limitador de corriente —FLC“ de arena plata de rango parcial.
c)           Pararrayos secundario de 20 kA, tipo MOV (Oxido de Zinc), éste deberá venir  con
el  transformador  y  se  colocará  en  el  lado,  no  sumergible  más  cercano  al transformador.
Seccionamiento
Con el fin de poder obtener seccionamiento ya sea del transformador o en ambos
lados del lazo que alimenta el transformador, éste deberá ser provisto de un seccionador
tipo  LBOR  (Loadbreak  Oil  Rotary)  de  cuatro  posiciones  en  —T“  con  las  siguientes características eléctricas:
a)           Voltaje máximo de operación: 38 kV.
b)           Corriente nominal máxima 200 A.
c)           Corriente momentánea máxima 10 kA.
El seccionador tipo LBOR deberá ser operable desde el exterior mediante una manija
de operación manual.

Características mecánicas

Construcción

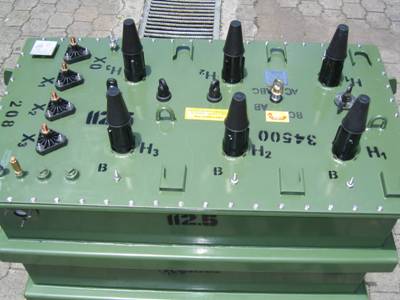

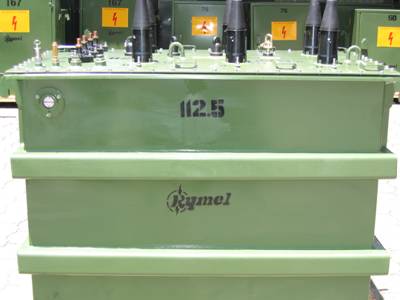

El transformador sumergible trifásico debe consistir en un tanque con terminales de media  y  baja  tensión  como  se muestra en la Fig. 2
Este transformador debe incluir conectores  de  media  tensión  de  acuerdo  con  lo  especificado  en  el  punto  2  de  esta sección.
Los  componentes  tales  como:  cambiadores  de  derivaciones,  conectores separables,   fusible   reemplazables,   diseñados   para   operación   una   vez   que   el transformador  está  en  el  sitio  de  funcionamiento,  deben  ser  localizados  en  el transformador, de tal forma, que puedan ser operados desde arriba por medio de una pértiga.
La construcción de la unidad debe ser tal que ésta pueda ser, subida o bajada verticalmente  en  una  cámara  o  foso,  construida  en  la  vía  pública  o  propiedad  del abonado.
Las dimensiones para los transformadores sumergibles contemplados desde esta norma, no deberán exceder las dimensiones mostradas en la Fig. 4, y el tanque del transformador,  la  tapa  y  todos  los  accesorios  externos  deben  ser  resistentes  a  la corrosión. La base del transformador tiene que ser montada sobre dos barras o algún elemento similar, resistente a la corrosión.
La mínima altura de la barra o elemento similar deberá ser de 3.81 cm, siendo esta altura la separación libre que debe quedar entre el piso del tanque y el suelo, con esquinas salientes libres para levantamientos.

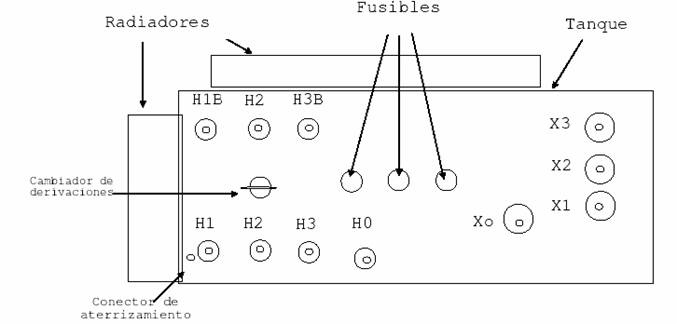

Para efectos de localización   de las terminales y de los elementos de operación de la unidad, se da una vista de planta (ver figura 4.5).  Las agarraderas de levantamiento deben  ser  colocadas  para  proveer  un  balance  distribuido  para  un  levantamiento  en dirección vertical de todo el transformador completamente armado.
Además ofrecer un factor de seguridad mecánico de levantamiento de 5. La unidad debe ser provista con cuatro ganchos para el levantamiento por medio de cuatro cables a un ángulo máximo
de 30 grados con respecto de la vertical.
Estos ganchos deben estar libres de filos o superficies cortantes y cada uno tener al menos un hueco para el aseguramiento del perno  de  enganche  su  colocación  debe  obedecer  al  resultado  de  una  distribución balanceada  del  levantamiento  vertical.  La  manija  del  mecanismo  del  cambiador  de derivaciones deberá estar en la tapa del transformador con una entrada de 5.08 cm NPT, con    cinco  posiciones  de enclavamiento claramente enumerados 1-2-3-4-5 o A, B, C,
D, E, operables con pértiga mecánica y con su respectiva clavija de aseguramiento para
la posición de operación permanente. Para el accionamiento del mismo, la unidad debe estar completamente desenergizada y contar además, con la siguiente lista de accesorios
como mínimo:
a)           Válvula de alivio de presión (Referencia Qualitrol 202-032-01).
b)           Válvula de llenado de nitrógeno (ver Fig.4).
c)           Indicador o visor de nivel de aceite (Referencia Qualitrol 020-029-01).
d)           Termómetro (Referencia Qualitrol 151-010-01).
Conectores y terminales.
Los conectores de media tensión podrán ser: boquilla tipo pozo, boquilla tipo pozo e inserto o pasatapa integral en 35 kV para operación en un sistema de 200 Amp con su respectivo zócalos de descanso (parking stand), uno por cada conector. Los conectores
de baja tensión podrán ser del tipo espiga (stud) o tipo paleta. En el caso del terminal tipo paleta, será necesario colocar elementos aislantes, tales como mangas o cobertores termocontraibles, con el fin de poder mantener durante todo momento un secundario de
—frente muerto“ y garantizar la hermeticidad de la terminal contra el agua, deberán ser
de  acuerdo  con  lo  señalado  en  el  punto  7.2.1.3  de  la  norma  C57.12.24,  con  las características de rosca y dimensiones siguientes:

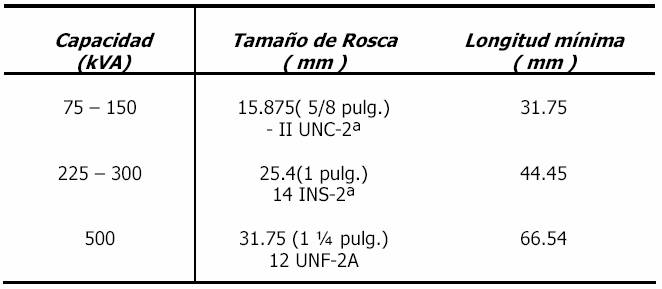

DIMENSIONES DE ESPIGA EN LOS TERMINALES  DE BAJA TENSION

Para transformadores con potencias mayores a 500 kVA, se debe utilizar conector
tipo platina rectangular plana de 6 ó 10 huecos dependiendo de la potencia de la unidad.
El terminal neutro de baja tensión tiene que ser completamente aislado con un enlace de tierra en la superficie exterior del tanque.
Placa de datos
La placa de datos debe ser colocada en el lado de baja tensión, y ser leída aún con los cables en su lugar, construida con un material durable resistente a la corrosión e
indeleble y colocada en una parte no removible del transformador. Además, contener la información descrita en las placas tipo C de acuerdo con el estándar IEEE C.57.12.00.
Preservación de aceite
El transformador debe ser de construcción de tanque sellado, llenado de  un volumen constante de nitrógeno  por medio de una válvula Schreder (ver figura 4.2) con el fin de aislar el aceite dieléctrico de la atmósfera y a la vez desplazar el posible oxígeno que se encuentre  dentro  del  tanque  y  así,  evitar  la  acción  de  humedad.
Una  válvula reemplazable debe ser provista para evacuar cualquier sobrepresión que se produzca y estar ubicada en la tapa del transformador, además, ser manual y automática calibrada para operar entre 50 y 62 kPa.
El puerto de entrada de la válvula debe ser de 13mm (² pulgada) tipo NPT y   de un tamaño especificado para un rango mínimo de flujo, ésta deberá estar provista de un anillo de jalado capaz de soportar una fuerza de tracción de 11.34 Kg durante un minuto sin sufrir deformación permanente.
Las partes de la válvula expuestas  al  ambiente  tienen  que    ser  resistentes  a  la  corrosión.
Asimismo    los empaques lineales y de anillos resistentes al vapor del aceite y a una temperatura de
105ºC de operación continua.
Tanque
El tanque deberá ser de acero inoxidable tipo 304 y lo suficientemente fuerte para resistir presiones que no sobrepasen 50 kPa, sin deformación permanente y debe ser probado a una presión de 50 kPa durante un mínimo de 6 horas con el fin de verificar posibles  fugas.  Además,           estar  provisto  con  dos  terminales  para  aterrizamiento  con hueco de derivación de ² a 13 UNC y una profundidad de 11.11 mm hasta 500 kVA, arriba de 500 kVA dos terminales de cobre o acero inoxidable de 2 x 89 mm con dos huecos espaciados a 44.45 mm para rosca 1/2-13 UNC. Estas terminales deben estar en
la tapa del transformador. Todas las roscas en acero tienen que ir acompañadas con tornillos no corrosivos, con el fin de prevenir la oxidación durante el almacenaje y el interior del tanque estar libre de basura, rebaba o cualquier otro elemento extraño, visible a simple vista, que se deposite en el fondo del tanque, en las bobinas o quede suspendido en el aceite. El tanque deberá tener en su interior una marca visible del correcto  nivel  de  líquido  a  25  ºC  y  el  tanque  y  los  compartimentos  tener  un recubrimiento anticorrosivo de pintura epoxibituminosa color verde Munsell 7GY 3.29/1.5
y debe ser realizado en tres etapas:
V   Limpieza química y pretratamiento.
V   Colocación de base epóxica por efecto de electrodeposición.
V   Colocación de capa final de poliuretano
Las características de pintura deben   ser iguales o superiores a las descritas en la norma ANSI C57.12.28
Almacenamiento e Instalación.
Almacenamiento:   el transformador debe ser almacenado en posición vertical y permanecer esencialmente en esa posición todo el tiempo, tanto cuando es transportado como durante su instalación.
Instalación: El equipo fabricado desde esta especificación debe ser instalado en áreas  donde  las  condiciones  ambientales  y  climáticas  no  permitan  variación  en  los ángulos de inclinación respecto de la horizontal.
Pruebas.
A  menos  que  se  especifique  otra  situación  todas  las  pruebas  deben  ser  hechas  de acuerdo con la estándar IEEE C.57.90, y además,  todas ser hechas en fábrica solamente.
La lista de pruebas para transformadores de pedestal trifásicos con potencias hasta 2500
kVA deberá  estar de acuerdo con la tabla No 19 del estándar C.57.12.00 y serán solicitadas
a la hora de llegar a nuestro taller de transformadores en el caso de los aportes y posterior
a la adjudicación en el caso de las licitaciones.
  Nivel de ruido.
Para transformadores trifásicos, se permitirán  niveles de ruido descritos en la siguiente tabla:

Garantía
Cuando el transformador sea cedido  a la empresa distribuidora de energía eléctrica, los términos y condiciones del manejo de las garantías serán de acuerdo con los reglamentos
de aceptación de obras de la empresa distribuidora.

FIGURA 4.5  Localización de conectores en transformadores trifásicos sumergibles.
